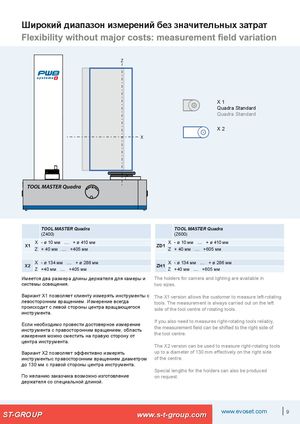

Широкий диапазон измерений без значительных затрат

МодельВариантОсь XОсь Z
TOOL MASTER Quadra (Z400)X1ø 10 мм .... + ø 410 мм+ 40 мм .... +405 мм
X2ø 134 мм .... + ø 286 мм+40 мм .... +405 мм
TOOL MASTER Quadra (Z600)X1ø 10 мм .... + ø 410 мм+ 40 мм .... +605 мм
X2ø 134 мм .... + ø 286 мм+40 мм .... +605 мм

Имеется два размера длины держателя для камеры и системы освещения.

Вариант Х1 позволяет клиенту измерять инструменты с левосторонним вращением. Измерение всегда происходит с левой стороны центра вращающегося инструмента.

Если необходимо провести достоверное измерение инструмента с правосторонним вращением, область измерения можно сместить на правую сторону от центра инструмента.

Вариант Х2 позволяет эффективно измерять инструменты с правосторонним вращением диаметром до 130 мм с правой стороны центра инструмента.

По желанию заказчика возможно изготовление держателя со специальной длиной.
