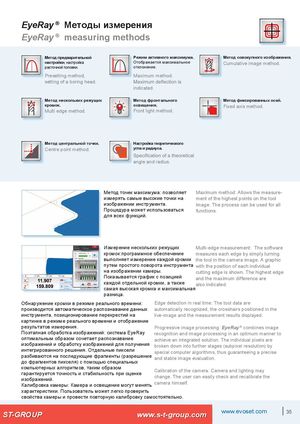

EyeRay® — методы измерения

• Метод предварительной настройки — настройка расточной головки.
• Режим активного максимума — отображается максимальное отклонение.
• Метод совокупного изображения.
• Метод нескольких режущих кромок.
• Метод фронтального освещения.
• Метод фиксированных осей.
• Метод центральной точки.
• Настройка теоретического угла и радиуса.

Метод точек максимума: позволяет измерять самые высокие точки на изображении инструмента. Процедура может использоваться для всех функций.

Измерение нескольких режущих кромок: программное обеспечение выполняет измерение каждой кромки путем простого поворота инструмента на изображении камеры. Показывается график с позицией каждой отдельной кромки, а также самая высокая кромка и максимальная разница.

Обнаружение кромки в режиме реального времени: производится автоматическое распознавание данных инструмента, позиционирование перекрестий на изображении в режиме реального времени и отображение результатов измерения.

Поэтапная обработка изображений: система EyeRay оптимальным образом сочетает распознавание изображений и обработку изображений для получения интегрированного решения. Отдельные пиксели разбиваются на последующие фрагменты (разрешение до фрагментов пикселя) с помощью специальных компьютерных алгоритмов, таким образом гарантируется точность и стабильность при оценке изображений.

Калибровка камеры: камера и освещение могут менять характеристики. Пользователь может легко проверить свойства камеры и провести повторную калибровку самостоятельно.
