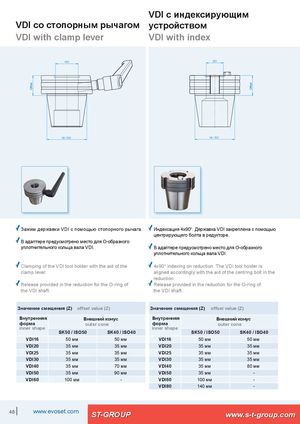

Пресеттеры PWB Общий каталог PWB - страница 47

Предыдущая страница Следующая страница

Навигация

VDI со стопорным рычагом

VDI с индексирующим устройством

Зажим державки VDI с помощью стопорного рычага.

В адаптере предусмотрено место для O-образного уплотнительного кольца вала VDI.

Индексация 4x90°. Державка VDI закреплена с помощью центрирующего болта в редукторе.

В адаптере предусмотрено место для O-образного уплотнительного кольца вала VDI.

Значение смещения (Z), VDI со стопорным рычагом

Внутренняя формаSK50 / ISO50SK40 / ISO40
VDI1650 мм50 мм
VDI2035 мм35 мм
VDI2535 мм35 мм
VDI3035 мм35 мм
VDI4035 мм70 мм
VDI5035 мм90 мм
VDI60100 мм-

Значение смещения (Z), VDI с индексом

Внутренняя формаSK50 / ISO50SK40 / ISO40
VDI1650 мм50 мм
VDI2035 мм35 мм
VDI2535 мм35 мм
VDI3035 мм35 мм
VDI4035 мм80 мм
VDI5035 мм-
VDI60100 мм-
VDI80140 мм-
