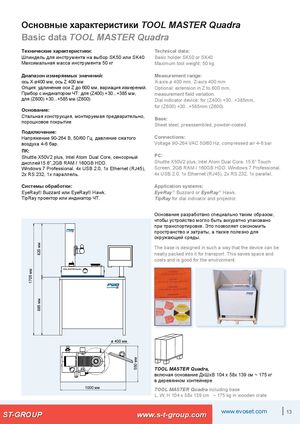

Основные характеристики TOOL MASTER Quadra

Технические характеристики

• Шпиндель для инструмента на выбор SK50 или SK40
• Максимальная масса инструмента: 50 кг
• Диапазон измеряемых значений: ось Х ø400 мм, ось Z 400 мм
• Опция: удлинение оси Z до 600 мм, вариация измерений
• Прибор с индикатором ЧТ: для (Z400) +30...+385 мм, для (Z600) +30...+585 мм

Основание

Стальная конструкция, монтируемая предварительно, порошковое покрытие.

Подключение

Напряжение 90-264 В, 50/60 Гц, давление сжатого воздуха 4-6 бар.

ПК

Shuttle X50V2 plus, Intel Atom Dual Core, сенсорный дисплей 15.6”, 2GB RAM / 160GB HDD. Windows 7 Professional. 4x USB 2.0, 1x Ethernet (RJ45), 2x RS 232, 1x параллельный порт.

Системы обработки

EyeRay® Buzzard или EyeRay® Hawk. TipRay для проектора или индикатора ЧТ.

Основание разработано специально таким образом, чтобы устройство могло быть аккуратно упаковано при транспортировке. Это позволяет сэкономить пространство и затраты, а также полезно для окружающей среды.

TOOL MASTER Quadra, включая основание, ДхШхВ 104 x 58 x 139 см, ~175 кг, в деревянном контейнере.
