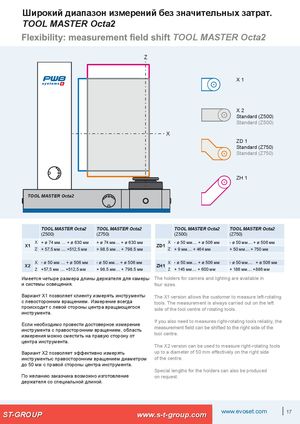

Широкий диапазон измерений без значительных затрат. TOOL MASTER Octa2
| Модель | Вариант | Ось X | Ось Z |
|---|---|---|---|
| TOOL MASTER Octa2 (Z500) | X1 | + ø 74 мм … + ø 630 мм | + 57,5 мм .... +512,5 мм |
| X2 | - ø 50 мм … + ø 506 мм | +57,5 мм .... +512,5 мм | |
| TOOL MASTER Octa2 (Z750) | X1 | + ø 74 мм… + ø 630 мм | + 98.5 мм… + 798.5 мм |
| X2 | - ø 50 мм… + ø 506 мм | + 98.5 мм… + 798.5 мм | |
| TOOL MASTER Octa2 (Z500), ZD1/ZH1 | ZD1 | - ø 50 мм.... + ø 506 мм | + 9 мм.... + 464 мм |
| ZH1 | - ø 50 мм.... + ø 506 мм | + 145 мм.... + 600 мм | |
| TOOL MASTER Octa2 (Z750), ZD1/ZH1 | ZD1 | - ø 50 мм.... + ø 506 мм | + 50 мм.... + 750 мм |
| ZH1 | - ø 50 мм.... + ø 506 мм | + 186 мм.... +886 мм |
Имеется четыре размера длины держателя для камеры и системы освещения.
Вариант Х1 позволяет клиенту измерять инструменты с левосторонним вращением. Измерение всегда происходит с левой стороны центра вращающегося инструмента.
Если необходимо провести достоверное измерение инструмента с правосторонним вращением, область измерения можно сместить на правую сторону от центра инструмента.
Вариант Х2 позволяет эффективно измерять инструменты с правосторонним вращением диаметром до 50 мм с правой стороны центра инструмента.
По желанию заказчика возможно изготовление держателя со специальной длиной.
