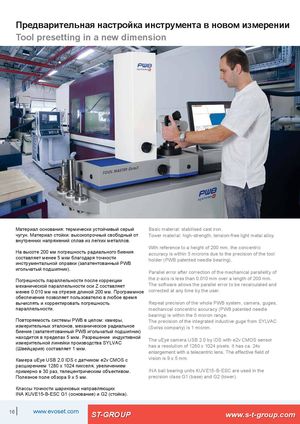

Пресеттеры PWB Общий каталог PWB - страница 15

Предварительная настройка инструмента в новом измерении

Материал основания: термически устойчивый серый чугун. Материал стойки: высокопрочный свободный от внутренних напряжений сплав из легких металлов.

На высоте 200 мм погрешность радиального биения составляет менее 5 мкм благодаря точности инструментальной оправки (запатентованный PWB игольчатый подшипник).

Погрешность параллельности после коррекции механической параллельности оси Z составляет менее 0.010 мм на отрезке длиной 200 мм. Программное обеспечение позволяет пользователю в любое время вычислять и корректировать погрешность параллельности.

Повторяемость системы PWB в целом: камеры, измерительных эталонов, механическое радиальное биение (запатентованный PWB игольчатый подшипник) находится в пределах 5 мкм. Разрешение индуктивной измерительной линейки производства SYLVAC (Швейцария) составляет 1 мкм.

Камера uEye USB 2.0 IDS с датчиком e2v CMOS с разрешением 1280 х 1024 пикселя, увеличением примерно в 30 раз, телецентрическим объективом. Полезное поле обзора 9 х 5 мм.

Классы точности шариковых направляющих INA KUVE15-B-ESC: G1 (основание) и G2 (стойка).
