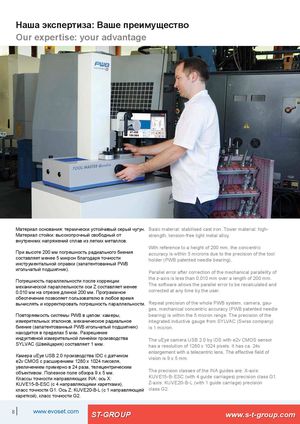

Наша экспертиза: Ваше преимущество Our expertise: your advantage Материал основания: термически устойчивый серый чугун. Basic material: stabilised cast iron. Tower material: high- Материал стойки: высокопрочный свободный от strength, tension-free light metal alloy. внутренних напряжений сплав из легких металлов. With reference to a height of 200 mm, the concentric При высоте 200 мм погрешность радиального биения accuracy is within 5 microns due to the precision of the tool составляет менее 5 микрон благодаря точности holder (PWB patented needle bearing). инструментальной оправки (запатентованный PWB игольчатый подшипник). Parallel error after correction of the mechanical parallelity of the z-axis is less than 0.010 mm over a length of 200 mm. Погрешность параллельности после коррекции механической параллельности оси Z составляет менее The software allows the parallel error to be recalculated and 0.010 мм на отрезке длиной 200 мм. Программное corrected at any time by the user. обеспечение позволяет пользователю в любое время вычислять и корректировать погрешность параллельности. Repeat precision of the whole PWB system, camera, gau- ges, mechanical concentric accuracy (PWB patented needle Повторяемость системы PWB в целом: камеры, bearing) is within the 5 micron range. The precision of the измерительных эталонов, механическое радиальное integrated inductive gauge from SYLVAC (Swiss company) биение (запатентованный PWB игольчатый подшипник) is 1 micron. находится в пределах 5 мкм. Разрешение индуктивной измерительной линейки производства The uEye camera USB 2.0 by IDS with e2v CMOS sensor SYLVAC (Швейцария) составляет 1 мкм. has a resolution of 1280 x 1024 pixels. It has ca. 24x Камера uEye USB 2.0 производства IDC с датчиком vision is 9 x 5 mm. e2v CMOS с расширением 1280 х 1024 пикселя, увеличением примерно в 24 раза, телецентрическим объективом. Полезное поле обзора 9 х 5 мм. The precision classes of the INA guides are: X-axis: Классы точности направляющих INA: ось Х: KUVE15-B-ESC (with 4 guide carriages) precision class G1. KUVE15-B-ESC (с 4 направляющими каретками), Z-axis: KUVE20-B-L (with 1 guide carriage) precision класс точности G1. Ось Z: KUVE20-B-L (с 1 направляющей class G2. кареткой), класс точности G2. 8 | www.evoset.com ST-GROUP www.s-t-group.com
