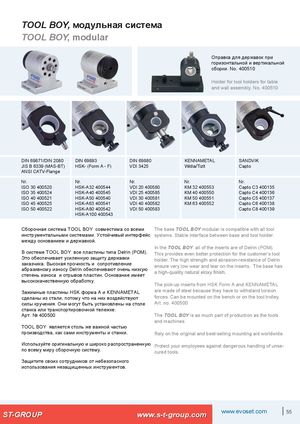

TOOL BOY, модульная система
Оправка для державок при горизонтальной и вертикальной сборки. № 400510
| DIN 69871/DIN 2080, JIS B 6339 (MAS-BT), ANSI CATV-Flange | DIN 69893, HSK- (Form A - F) | DIN 69880, VDI 3425 | KENNAMETAL Widia/Tizit | SANDVIK Capto |
|---|---|---|---|---|
| ISO 30 — 400520 | HSK-A32 — 400544 | VDI 20 — 400580 | KM 32 — 400553 | Capto C3 — 400135 |
| ISO 35 — 400524 | HSK-A40 — 400545 | VDI 25 — 400585 | KM 40 — 400550 | Capto C4 — 400136 |
| ISO 40 — 400521 | HSK-A50 — 400540 | VDI 30 — 400581 | KM 50 — 400551 | Capto C5 — 400137 |
| ISO 45 — 400525 | HSK-A63 — 400541 | VDI 40 — 400582 | KM 63 — 400552 | Capto C6 — 400138 |
| ISO 50 — 400522 | HSK-A80 — 400542 | VDI 50 — 400583 | Capto C8 — 400139 | |
| HSK-A100 — 400543 |
Сборочная система TOOL BOY совместима со всеми инструментальными системами. Устойчивый интерфейс между основанием и державкой.
В системе TOOL BOY все пластины типа Delrin (POM). Это обеспечивает усиленную защиту державки заказчика. Высокая прочность и сопротивление абразивному износу Delrin обеспечивают очень низкую степень износа и отрывов пластин. Основание имеет высококачественную обработку.
Зажимные пластины HSK форма A и KENNAMETAL сделаны из стали, потому что на них воздействуют силы кручения. Они могут быть установлены на столе станка или транспортировочной тележке. Арт. № 400500
TOOL BOY является столь же важной частью производства, как сами инструменты и станки.
Используйте оригинальную и широко распространенную по всему миру сборочную систему.
Защитите своих сотрудников от небезопасного использования незащищенных инструментов.
