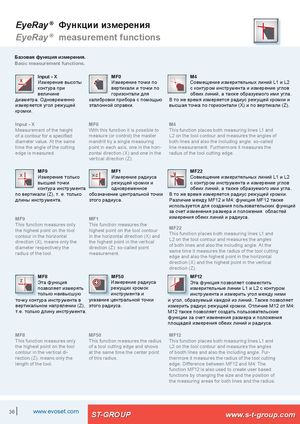

EyeRay® — функции измерения

Базовая функция измерения.

Input - X

Измерение высоты контура при величине диаметра. Одновременно измеряется угол режущей кромки.

MF0

Измерение точки по вертикали и точки по горизонтали для калибровки прибора с помощью эталонной оправки — по одной измерительной точке на каждую ось: одна по горизонтали (X) и одна по вертикали (Z).

M4

Совмещение измерительных линий L1 и L2 с контуром инструмента и измерение углов обеих линий, а также образуемого ими угла (так называемое линейное измерение). В то же время измеряется радиус режущей кромки.

MF9

Измерение только высшей точки контура инструмента по горизонтали (X), т. е. только диаметр, соответственно радиус инструмента.

MF1

Измерение высшей точки контура инструмента по горизонтали (X) и высшей точки по вертикали (Z) — так называемое точечное измерение.

MF22

Совмещение измерительных линий L1 и L2 с контуром инструмента и измерение углов обеих линий, а также образуемого ими угла. В то же время измеряется радиус режущей кромки, а также высшая точка по горизонтали (X) и по вертикали (Z). Различие между MF12 и M4: функция MF12 также используется для создания пользовательских функций за счет изменения размера и положения областей измерения обеих линий и радиуса.

MF8

Эта функция позволяет измерять только наивысшую точку контура инструмента в вертикальном направлении (Z), т. е. только длину инструмента.

MF50

Измерение радиуса режущей кромки инструмента и указание центральной точки этого радиуса.

MF12

Эта функция позволяет совместить измерительные линии L1 и L2 с контуром инструмента и измерить угол между ними, а также угол, образуемый каждой из линий. Также позволяет измерить радиус режущей кромки. Отличие MF12 от M4: MF12 также позволяет создать пользовательские функции за счет изменения размера и положения областей измерения обеих линий и радиуса.
