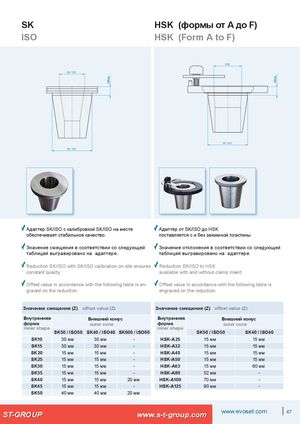

SK / ISO

HSK (формы от A до F)

Адаптер SK/ISO с калибровкой SK/ISO на месте обеспечивает стабильное качество.

Значение смещения в соответствии со следующей таблицей выгравировано на адаптере.

Адаптер от SK/ISO до HSK поставляется с и без зажимной пластины.

Значение отклонения в соответствии со следующей таблицей выгравировано на адаптере.

Значение смещения (Z), SK/ISO

Внутренняя формаSK50 / ISO50SK40 / ISO40SK60 / ISO60
SK1030 мм30 мм-
SK1530 мм30 мм-
SK2015 мм15 мм-
SK2515 мм15 мм-
SK3015 мм15 мм-
SK3515 мм15 мм-
SK4015 мм15 мм20 мм
SK4515 мм15 мм-
SK5040 мм40 мм20 мм

Значение смещения (Z), HSK

Внутренняя формаSK50 / ISO50SK40 / ISO40
HSK-A2515 мм15 мм
HSK-A3215 мм15 мм
HSK-A4015 мм15 мм
HSK-A5015 мм15 мм
HSK-A6315 мм60 мм
HSK-A8052 мм-
HSK-A10070 мм-
HSK-A12590 мм-
