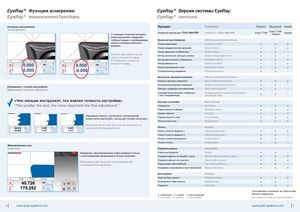

EyeRay® Функции измерения
Контроль инструмента
С помощью точечной методики можно выполнять измерение глубины трещин с изображением кромки в режиме реального времени.
Измерение с точной настройкой
«Чем меньше инструмент, тем важнее точность настройки»
Измерение мелких ступенчатых инструментов можно легко выполнить, используя точную настройку.
Фиксированные оси
Измерение с фиксированными осями возможно только с использованием механической точной настройки.
EyeRay® Версии системы EyeRay
| Функции | Falcon | Buzzard Octa2 / TM5 | Hawk Quadra |
|---|---|---|---|
| Вызов метода измерения | |||
| Режим максимума | x | x | x |
| Режим предварительной настройки | x | x | x |
| Метод экранного отображения | x | x | - |
| Метод нескольких режущих кромок | x | x | - |
| Метод фронтального освещения | x | x | x |
| Фиксированные оси | x | x | x |
| Метод центральной точки | x | x | x |
| Точечный метод измерения | x | o | - |
| Вызов всех функций измерения | |||
| Базовые функции измерения | x | x | x |
| Расширенные функции измерения | x | x | - |
| Функции, созданные пользователем | x | x | - |
| Специфические функции измерения / лист спецификаций | o | o | - |
| Базовые установки | |||
| Освещение | x | x | x |
| Параллельность камеры | x | x | x |
| Размер пикселя | x | x | x |
| Параллельность осей | x | x | x |
| Абсолютный ноль | x | x | x |
| Печать | |||
| Печать этикеток формата 1 | x | x | x |
| Печать этикеток формата 2 | x | o | - |
| Печать списка инструмента | x | x | - |
| Печать отчета | x | o | - |
| Передача данных | |||
| Список инструмента | x | x | - |
| Передача данных на обрабатывающий центр | o | o | o |
| Передача данных на носитель | o | o | o |
| Подключение к Microsoft Excel | x | o | - |
| Резервное копирование и восстановление | x | x | x |
| База данных | |||
| Адаптер базы данных | x | x | x |
| Инструменты базы данных | x | o | - |
| Параметр | x | x | x |
x = включено, o = опция, - = нет в наличии
Изготовитель сохраняет за собой право вносить изменения.
