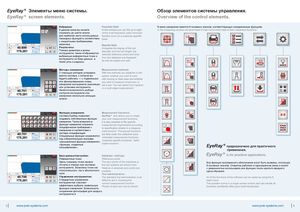

EyeRay® Элементы меню системы

Обзор элементов системы управления

В меню измерения имеется 6 основных значков, соответствующих определенным функциям.

Избранное

В данном меню вы можете сохранить до шести иконок для наиболее часто используемых командных функций в соответствии с конкретными требованиями заказчика.

Результаты

Помимо диаметра и длины инструмента, также отображаются выбранные референтные точки и инструменты из базы данных, а также углы и радиусы.

Методы измерения

С помощью методов устанавливается система, с которой вы будете работать — с подвижными или фиксированными осями, измерение инструмента (максимум) или установка инструмента. Имеется возможность выбора контроля инструмента или измерение нескольких режущих кромок.

Функции измерения

Система EyeRay позволяет создавать собственные функции измерения. Также возможно в функции измерения сохранить специфические требования к измерению в соответствии с листами спецификаций. Специальные функции сохраняются под собирательными значками «расширенные функции измерения», «функции, созданные пользователем».

База данных / настройки

Референтные точки

Здесь показаны точки начала отсчета в станках или системах инструмента. Возможны точки как относительного, так и абсолютного нуля.

Управление инструментом

Стандартное управление инструментом помогает эффективно выбрать правильную функцию измерения. Возможность сохранения фотографий для каждого инструмента.

EyeRay® предназначено для практичного применения.

Все функции программного обеспечения могут быть вызваны, используя 6 основных значков. Оператор работает в одноэкранном меню и может с уверенностью использовать все функции после краткого вводного курса обучения.
