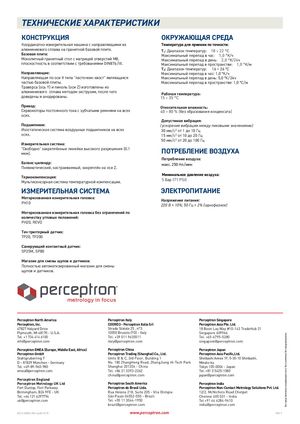

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОНСТРУКЦИЯ ОКРУЖАЮЩАЯ СРЕДА

Координатно-измерительная машина с направляющими из Температура для приемки по точности:

алюминиевого сплава на гранитной базовой плите.Т : Диапазон температурС
Базовая плита:1: 18 ÷ 22 °
Максимальный перепад в час: 1,0 °К/ч
Монолитный гранитный стол с матрицей отверстий M8,Максимальный перепад в деньч К
: 2,0 ° /24
плоскостность в соответствии с требованиями DIN876/III.Максимальный перепад в пространствеК м
/ : 1,0 °
Т : Диапазон температур: 16 ÷ 26 °С
Направляющие:2
Максимальный перепад в час: 1,0 °К/ч
Направляющая по оси X типа "ласточкин хвост" являющаясяМаксимальный перепад в день: 5,0 °К/24ч
частью базовой плиты.Максимальный перепад в пространстве: 1,0 °C/м
Траверса (ось Y) и пиноль (оси Z) изготовлены из
алюминиевого сплава методом экструзии, после чегоРабочая температура
доведены и анодированы.:

15 ÷ 35 °C Привод: Относительная влажность Сервомоторы постоянного тока с зубчатыми ремнями на всех без образования конденсата 40 ÷ 80 % ( )

осях. Допустимая вибрация :

Подшипники:ускорение вибрации между пиковыми значениями)
Изостатическая система воздушных подшипников на всех30 мм/с2 от 1 до 10 Гц
осях.15 мм/с2 от 10 до 20 Гц
50 мм/с2 от 20 до 100 Гц
Измерительная система:
"Свободно" закреплённые линейки высокого разрешения (0.1ПОТРЕБЛЕНИЕ ВОЗДУХА
мкм).
Потребление воздуха:
Баланс-цилиндр:макс. 250 Нл/мин
Пневматический, настраиваемый, закреплён на оси Z.
Минимальное давление воздуха:
Термокомпенсация:
Мультисенсорная система температурной компенсации.5 Бар (71 PSI)
ИЗМЕРИТЕЛЬНАЯ СИСТЕМАЭЛЕКТРОПИТАНИЕ

Моторизованная измерительная головка: Напряжение питания: PH10 22 0 В ± 10%; 50 Гц ± 2% (однофазное)

Моторизованная измерительная головка без ограничений по

количеству угловых положений: PH20, REVO

Тач-триггерный датчик: TP20, TP200

Санирующий контактный датчик: SP25M, SP80

Магазин для смены щупов и датчиков: Полностью автоматизированный магазин для смены щупов и датчиков.
