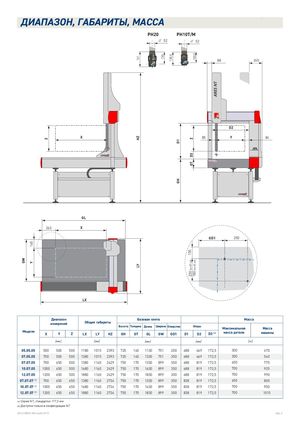

ДИАПАЗОН, ГАБАРИТЫ, МАССА
PH20 PH10T/M
52 52
88 245
D2
X 85 Y 84
GL
263 X
GD1 250
LX
| Диапазон | Общ | ие габа | иты | Ба | зовая пл | ита | Масса | |||||||||
| и | змерени | й | ||||||||||||||
| Высота | Толщина | Длина | Ширина | Отверстия | Опоры | Максимальная | Масса | |||||||||
| Модели | ||||||||||||||||
| X | Y | Z | LX | LY | HZ | GH | GT | GL | GW | GD1 | D1 | D2 | D3(1) | масса детали | машины | |
| [мм] | [мм] | [мм] | [мм] | [кг] | ||||||||||||
| 05.05.05 | 500 | 500 | 500 | 1180 | 1015 | 2393 | 720 | 140 | 1130 | 751 | 200 | 688 | 669 | 172,5 | 300 | 470 |
| 07.05.05 | 700 | 500 | 500 | 1380 | 1015 | 2393 | 720 | 140 | 1330 | 751 | 350 | 688 | 669 | 172,5 | 300 | 540 |
| 07.07.05 | 700 | 650 | 500 | 1380 | 1160 | 2429 | 750 | 170 | 1330 | 899 | 350 | 688 | 819 | 172,5 | 650 | 775 |
| 10.07.05 | 1000 | 650 | 500 | 1680 | 1160 | 2429 | 750 | 170 | 1630 | 899 | 350 | 688 | 819 | 172,5 | 700 | 925 |
| 12.07.05 | 1200 | 650 | 500 | 1880 | 1160 | 2429 | 750 | 170 | 1830 | 899 | 300 | 688 | 819 | 172,5 | 700 | 990 |
| 07.07.07 (2) | 700 | 650 | 650 | 1380 | 1160 | 2734 | 750 | 170 | 1330 | 899 | 350 | 838 | 819 | 172,5 | 650 | 800 |
| 10.07.07(2) | 1000 | 650 | 650 | 1680 | 1160 | 2734 | 750 | 170 | 1630 | 899 | 350 | 838 | 819 | 172,5 | 700 | 950 |
| 12.07.07(2) | 1200 | 650 | 650 | 1880 | 1160 | 2734 | 750 | 170 | 1830 | 899 | 300 | 838 | 819 | 172,5 | 700 | 1015 |
Серия NT, стандартно 177,5 мм (1) (2) Доступно только в конфигурации NT DS13-ARES-EN-rev04-5/15 Стр. 3
