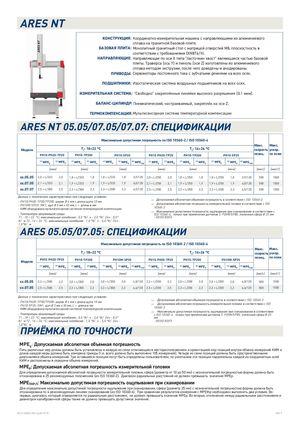

ARES NT

КОНСТРУКЦИЯ: Координатно-измерительная машина с направляющими из алюминиевого

сплава на гранитной базовой плите.

БАЗОВАЯ ПЛИТА: Монолитный гранитный стол с матрицей отверстий M8, плоскостность в

соответствии с требованиями DIN876/III.

НАПРАВЛЯЮЩИЕ: Направляющая по оси X типа "ласточкин хвост" являющаяся частью базовой

плиты. Траверса (ось Y) и пиноль (оси Z) изготовлены из алюминиевого

сплава методом экструзии, после чего доведены и анодированы.

ПРИВОДЫ: Сервомоторы постоянного тока с зубчатыми ремнями на всех осях.

ПОДШИПНИКИ: Изостатическая система воздушных подшипников на всех осях.

ИЗМЕРИТЕЛЬНАЯ СИСТЕМА: "Свободно" закреплённые линейки высокого разрешения (0.1 мкм).

БАЛАНС-ЦИЛИНДР: Пневматический, настраиваемый, закреплён на оси Z.

ТЕРМОКОМПЕНСАЦИЯ:Мультисенсорная система температурной компенсации

ARES NT 05.05/07.05/07.07: СПЕЦИФИКАЦИИ

Максимально допустимая погрешность по ISO 10360-2 / ISO 10360-4

МоделиT1:18÷22 °CT2:16÷26 °CМакс. скоростьМакс. ускор.
PH10-PH20-TP20PH10-TP200PH10-SP25PH10-PH20-TP20PH10-TP200PH10-SP25позиц.по осям
(1) MPEE(2) MPEP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(3) MPETHP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(3) MPETHP
[мкм][мкм][мкм][мкм][мкм][мкм][мм/с][мм/с2]
xx.05.052,0 + L/3332,01,8 + L/3331,81,8 + L/3331,83,9/1202,0 + L/2502,01,8 + L/2501,81,8 + L/2501,83,9/1205001500
xx.07.052,1 + L/3332,11,9 + L/3331,91,9 + L/3331,94,0/1202,1 + L/2502,11,9 + L/2501,91,9 + L/2501,94,0/1205001500
xx.07.072,5 + L/3002,52,3 + L/3002,32,3 + L/3002,34,5/1202,5 + L/2002,52,3 + L/2002,32,3 + L/2002,34,5/1205001200

Данные о технических характеристиках при следующих условиях: Допускаемая абсолютная объемная погрешность в соответствии с ISO 10360-2 - PH10/PH20-TP20/TP200: шарик Ø 4 мм x длина щупа 10 мм (1)

щуп мм мм, длина в мм (2) Допускаемая абсолютная погрешность измерительной головки в соответствии с ISO

- PH10M-SP25: SM1,Ø 5x 50L =
- КИМ оборудована мультисенсорной системой температурной компенсации10360-2
(3)Максимально допустимая погрешность ощупывания при сканировании в соответствии с
- Температура оркужающей среды:ISO 10360-4, только при применении датчиков S P25M/SP80, эталонная сфера Ø 25 мм

T1 : 18 ÷ 22 °C; максимальные колебания : 0,5 °К/ ч - 2,0 °К/ 24ч - 0,5° - REVO RSP3

К/ м T2 : 16 ÷ 26 °C; максимальные колебания : 1,0 °К/ ч - 5,0 °К/ 24ч -

1,0°К/ м СПЕЦИФИКАЦИИ

ARES 05.05/07.05:

Максимально допустимая погрешность по ISO 10360-2 / ISO10360-4ММакс
T1:18÷22 °CT2:16÷26 °Cакс. скорость . ускор.
МоделиPH10-PH20-TP20PH10-TP200PH10M-SP25PH10-PH20-TP20PH10-TP200PH10M-SP25позиц.по осям
(1) MPEE(2) MPEP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(3) MPETHP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(3) MPETHP
[мкм][мкм][мкм][мкм][мкм][мкм][мм/с][мм/с2]
xx.05.052,2 + L/3002,22,0 + L/3002,02,0 + L/3002,04,0/1202,2 + L/2002,22,0 + L/2002,02,0 + L/2002,04,0/1205001500
xx.07.052,5 + L/3002,52,3 + L/3002,32,3 + L/3002,34,6/1202,5 + L/2002,52,3 + L/2002,32,3 + L/2002,34,6/1205001500

Данные о технических характеристиках при следующих условиях:

/(1)Допускаемая абсолютная объемная погрешность в соответствии с ISO 10360-2
- PH10 PH20-TP20/TP200: шарик Ø 4 мм x длина щупа 10 мм
-щупмммм, длина в мм(2)Допускаемая абсолютная погрешность измерительной головки в соответствии с ISO
- PH10 SP25: SM1,Ø 5x 50L =
КИМ оборудована мультисенсорной системой температурной компенсации10360-2
(3)Максимально допустимая погрешность ощупывания при сканировании в соответствии
- Температура оркужающей среды:с ISO 10360-4, только при применении датчиков S P25M/SP80, эталонная сфера Ø 25
T1 : 18 ÷ 22 °C; максимальные колебания : 0,5 °К/ч - 2,0 °К/ 24ч - 0,5°мм
К/м T2 : 16 ÷ 26 °C; максимальные колебания : 1,0 °К/ч - 5,0 °К/ 24ч --REVO RSP3

1,0°ПРИЁМКА ПО ТОЧНОСТИК/м MPE : Допускаемая абсолютная объемная погрешность E Пять различных мер длины должны быть установлены в каждую из семи отличающихся месторасположением и ориентацией мер позиций внутри объема измерений КИМ и

длина каждой меры должна быть измерена трижды (т.е. всего должно быть выполнено 105 измерений). Четыре из семи позиций должны быть пространственными диагоналями объема измерений. Три оставшиеся позиции могут быть определены пользователем; по умолчанию эти позиции параллельны каждой из координатных осей КИМ и расположены в середине объема измерений.

MPE : Допускаемая абсолютная погрешность измерительной головки

p Для определения допускаемой абсолютной погрешности измерительной головки, сфера (диаметр от 10 до 50 мм) с незначительной погрешностью формы должна быть отсканирована в 25 рекомендуемых положениях (из ISO 10360-2). Диапазон радиальных расстояний не должен превышать значение MPEp.

MPE : Максимально допустимая погрешность ощупывания при сканировании

THP/t Для определения максимально допустимой погрешности ощупывания при сканировании, сфера (диаметр 25 мм) с незначительной погрешностью формы должна быть отсканирована по 4 рекомендуемым линиям сканирования (из ISO 10360-4). При сравнении результатов измерения с MPEthp необходимо выполнить два условия. Вопервых, диапазон, который определяется по радиальным расстояниям, не должен превышать значение MPEp. Во-вторых, отклонение между радиальными расстояниями и диаметром калибровочной сферы также не должно превышать допустимое значение.

DS13-ARES-EN-rev04-5/15 Стр. 2
