Назначение средства измерений

Машины координатно-измерительные COORD3 (далее КИМ) представляют

собой	стационарные		машины	портальной	конструкции и	для предназначены
измерений геометрических размеров деталей сложной формы, отклонения формы и
расположения поверхностей элементов деталей сложной формы.
Описание средства измерений
	КИМ состоит		из прямоугольной	гранитной	плиты, на которую	установлен
подвижной		портал	с траверсой, несущей		измерительную головку. Перемещение
портала	и	траверсы	осуществляется	на воздушных	подшипниках	по гранитным
направляющим.

КИМ выпускаются девяти модификаций отличающихся функциональными

возможностями,		типоразмерами,	диапазоном	измерений	и	точностными
характеристиками:

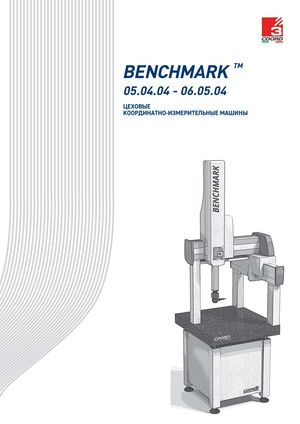

	BENCHMARK – модификация КИМ малых размеров, которая устанавливается
на стол (рисунок 1).

	ARES	и ARES NT -	модификации	КИМ	средних	размеров,	которые
устанавливаются на стол (рисунки 2 и 3). Для этих модификаций возможна установка
системы термокомпенсации. Модификация ARES NT аналогична ARES, но обладает
более высокой точностью за счет применения специальных материалов портала.

HERA и HERA NT - модификации КИМ средних размеров повышенной

точности	по	сравнению	с	модификациями ARES и ARES NT (рисунки 4 и 5).
Модификации HERA и HERA NT устанавливаются на специальные опоры и обладают

усиленными подшипниками, приводами и пинолью. Модификация HERA NT

аналогична HERA, но					обладает		более	высокой		точностью	за	счет		применения
специальных		материалов				портала. На		данные	модификации		возможна				установка
системы термокомпенсации.
	KRONOS и KRONOS NT - модификации КИМ больших размеров, которые
устанавливаются			на	специальные			опоры (рисунки 6 и 7). Для					этих	модификаций

возможна установка системы термокомпенсации. Модификация KRONOS NT

аналогична KRONOS, но		обладает	более	высокой		точностью за	счет применения
специальных материалов портала.

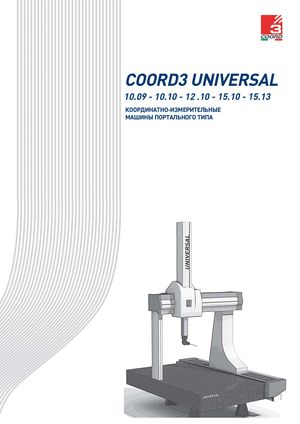

	UNIVERSAL и UNIVERSAL NT – модификации КИМ со специальной формой
портала,		обеспечивающей более	высокую		точность	сравнению по	с	другими
модификациями (рисунки 8 и 9).			Для	этих	модификаций	установлена		система
термокомпенсации. Модификация UNIVERSAL NT						аналогична UNIVERSAL, но
обладает		точностью высокой более	за	счет	применения	специальных	материалов
портала.
	Измерения на КИМ производятся в ручном и автоматическом режимах. Ручной
режим	управления	машиной	осуществляется		при	помощи пульта	управления.
Автоматический		режим реализуется		от	компьютерной	станции,	по	заранее
составленной программе.
	Опломбирование	корпуса	КИМ	от	несанкционированного		доступа	не

предусмотрено.
