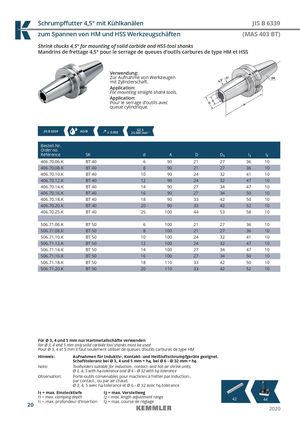

Schrumpff utter 4,5° mit Kühlkanälen JIS B 6339
Shrink chucks 4,5° for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage 4,5° pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
JIS B 6339 AD/B G2,5
≤ 0,003 25.000 min-1
| Bestell-Nr. Order no. Référence | SK | d | A | D | D1 | l1 | l2 |
| 406.70.06.K | BT 40 | 6 | 90 | 21 | 27 | 36 | 10 |
| 406.70.08.K | BT 40 | 8 | 90 | 21 | 27 | 36 | 10 |
| 406.70.10.K | BT 40 | 10 | 90 | 24 | 32 | 41 | 10 |
| 406.70.12.K | BT 40 | 12 | 90 | 24 | 32 | 47 | 10 |
| 406.70.14.K | BT 40 | 14 | 90 | 27 | 34 | 47 | 10 |
| 406.70.16.K | BT 40 | 16 | 90 | 27 | 34 | 50 | 10 |
| 406.70.18.K | BT 40 | 18 | 90 | 33 | 42 | 50 | 10 |
| 406.70.20.K | BT 40 | 20 | 90 | 33 | 42 | 52 | 10 |
| 406.70.25.K | BT 40 | 25 | 100 | 44 | 53 | 58 | 10 |
| 506.71.06.K | BT 50 | 6 | 100 | 21 | 27 | 36 | 10 |
| 506.71.08.K | BT 50 | 8 | 100 | 21 | 27 | 36 | 10 |
| 506.71.10.K | BT 50 | 10 | 100 | 24 | 32 | 41 | 10 |
| 506.71.12.K | BT 50 | 12 | 100 | 24 | 32 | 47 | 10 |
| 506.71.14.K | BT 50 | 14 | 100 | 27 | 34 | 47 | 10 |
| 506.71.16.K | BT 50 | 16 | 100 | 27 | 34 | 50 | 10 |
| 506.71.18.K | BT 50 | 18 | 110 | 33 | 42 | 50 | 10 |
| 506.71.20.K | BT 50 | 20 | 110 | 33 | 42 | 52 | 10 |
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
