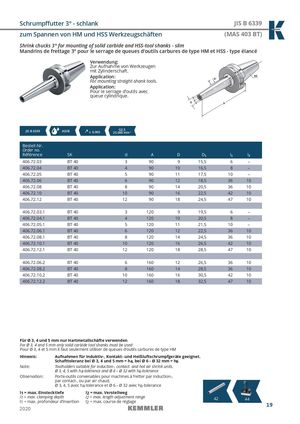

Schrumpff utter 3° - schlank JIS B 6339
Shrink chucks 3° for mounting of solid carbide and HSS-tool shanks - slim
Mandrins de frettage 3° pour le serrage de queues d‘outils carbures de type HM et HSS - type élancé
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
JIS B 6339 AD/B G2,5
≤ 0,003 25.000 min-1
| Bestell-Nr. Order no. Référence | SK | d | A | D | D1 | l1 | l2 |
| 406.72.03 | BT 40 | 3 | 90 | 9 | 15,5 | 6 | – |
| 406.72.04 | BT 40 | 4 | 90 | 10 | 16,5 | 8 | – |
| 406.72.05 | BT 40 | 5 | 90 | 11 | 17,5 | 10 | – |
| 406.72.06 | BT 40 | 6 | 90 | 12 | 18,5 | 36 | 10 |
| 406.72.08 | BT 40 | 8 | 90 | 14 | 20,5 | 36 | 10 |
| 406.72.10 | BT 40 | 10 | 90 | 16 | 22,5 | 42 | 10 |
| 406.72.12 | BT 40 | 12 | 90 | 18 | 24,5 | 47 | 10 |
| 406.72.03.1 | BT 40 | 3 | 120 | 9 | 19,5 | 6 | – |
| 406.72.04.1 | BT 40 | 4 | 120 | 10 | 20,5 | 8 | – |
| 406.72.05.1 | BT 40 | 5 | 120 | 11 | 21,5 | 10 | – |
| 406.72.06.1 | BT 40 | 6 | 120 | 12 | 22,5 | 36 | 10 |
| 406.72.08.1 | BT 40 | 8 | 120 | 14 | 24,5 | 36 | 10 |
| 406.72.10.1 | BT 40 | 10 | 120 | 16 | 26,5 | 42 | 10 |
| 406.72.12.1 | BT 40 | 12 | 120 | 18 | 28,5 | 47 | 10 |
| 406.72.06.2 | BT 40 | 6 | 160 | 12 | 26,5 | 36 | 10 |
| 406.72.08.2 | BT 40 | 8 | 160 | 14 | 28,5 | 36 | 10 |
| 406.72.10.2 | BT 40 | 10 | 160 | 16 | 30,5 | 42 | 10 |
| 406.72.12.2 | BT 40 | 12 | 160 | 18 | 32,5 | 47 | 10 |
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
