Термоусадочное оборудование HAIMER Basic Line, Profi Line, Premium Line
POWER CLAMP PREMIUM i 4 . 0

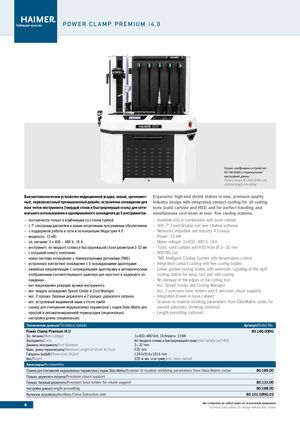

На рис. изображено устройство 80.180.00NG с опциональной настройкой длины Picture shows 80.180.00NG with optional length presetting
| Высокотехнологичное устройство индукционной усадки, новый, эргономич- | Ergonomic high-end shrink station in new, premium quality | |
| ный, первокласссный промышленный дизайн; встроенное охлаждение для | industry design with integrated contact cooling for all cutting | |
| всех типов инструмента (твердый сплав и быстрорежущая сталь) для опти- | tools (solid carbide and HSS) and for perfect handling and | |
| мального использования и одновременного охлаждения до 5 инструментов. | simultaneous cool-down at max. five cooling stations. | |
| – | поставляется только в комбинации со столом тумбой | – Available only in combination with base cabinet |
| – | c 7“ сенсорным дисплейем и новым интуитивным программным обеспечением | – With 7“-Touch-Display and new intuitive software |
| – | с поддержкой работы в сети и по концепции Индустрия 4.0 | – Network-compatible and industry 4.0-ready |
| – | мощность: 13 кВт | – Power: 13 kW |
| – | эл. питание: 3 х 400 – 480 V, 16 А | – Mains voltage: 3 x 400 – 480 V, 16 A |
| – | инструмент: из твердого сплава и быстрорежущей стали диаметром 3-32 мм | – Tools: solid carbide and HSS from Ø 3 – 32 mm |
| – | с катушкой нового поколения | – With NG coil |
| – | новая система охлаждения с температурными датчиками (TME) | – TME Intelligent Cooling System with temperature control |
| – | встроенное контактное охлаждение с 5 охлаждающими адаптерами | – Integrated contact cooling with five cooling bodies |
| – | линейные направляющие с охлаждающими адаптерами и автоматическим | – Linear guided cooling bodies with automatic signaling of the right |
| отображением соответствующего адаптера для простого и надежного ох- | cooling station for easy, fast and safe cooling | |
| лаждения | – No damage at the edges of the cutting tool | |
| – | нет повреждения режущих кромок инструмента | – Incl. Speed Cooler and Cooling Manager |
| – | вкл. модуль охлаждения Speed Cooler и Сool Manager | – Incl. 2 precision base holders and 2 precision chuck supports |
| – | вкл. 2 прециз. базовых держателя и 2 прециз. держателя патрона | – Integrated drawer in base cabinet |
| – | вкл. встроенный выдвижной ящик в столе тумбе | – Scanner to readout shrinking parameters from Data-Matrix codes for |
| – | сканер для считывания индукционных параметров с кодов Data-Matrix для | easiest automatic shrinking (optional) |
простой и автоматизированной термоусадки (опционально) – Length presetting (optional) – настройка длины (опционально)
| Технические данные/Technical details | Артикул/Order No. | |
| Power Clamp Premium i4.0 | 80.180.00NG | |
| Эл. питание/Mains voltage | 3 x 400–480 Volt, 16 Ampere, 13 kW | |
| Инструмент/Tools | Из твердого сплава и быстрорежущей стали/solid carbide and HSS | |
| Диаметр инструмента/Tool diameter | 3 – 32 mm | |
| Макс. длина термопатрона/Maximum Length of shrink fit chuck | 535 mm | |
| Габариты ШхДхВ/Dimensions WxDxH | 1340 x914 x 1816 mm | |
| Вес/Weight | 535кг вкл. стол тумбу /incl. base cabinet | |
| Аксесуары/Accessories | ||
| Сканер для считывания индукционных параметров с кодов Data-Matri | x/Scanner to readout shrinking parameters from Data-Matrix codes | 80.185.00 |
| Прециз. держатель патрона/Precision chuck support | ||
| Прециз. базовый держатель/Precision base holder for chuck su | pport | 80.131.00 |
| Настройка длины/Lengthpresetting | 80.188.00 | |
| Вытяжноеустройство/Auxiliary Fume Extraction Unit | 80.101.02NG.03 |
4 Мы оставляем за собой право на технические изменения
