Термоусадочное оборудование HAIMER Basic Line, Profi Line, Premium Line

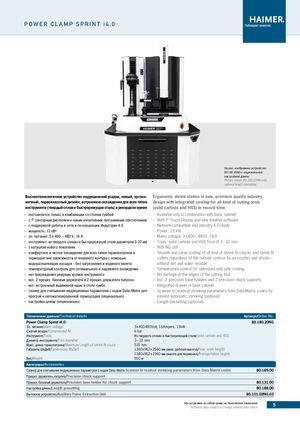

POWER CLAMP SPRINT i 4 . 0
На рис. изображено устройство 80.180.20NG с опциональной настройкой длины Picture shows 80.180.20NG with optional length presetting Высокотехнологичное устройство индукционной усадки, новый, эргоно- Ergonomic shrink station in new, premium quality industry мичный, первоклассный дизайн; встроенное охлаждение для всех типов design with integrated cooling for all kind of cutting tools инструмента (твердый сплав и быстрорежущая сталь) в рекордное время (solid carbide and HSS) in record time
| – | поставляется только в комбинации со столом тумбой | – Available only in combination with base cabinet |
| – | c 7“ сенсорным дисплейем и новым интуитивным программным обеспечением | – With 7“-Touch-Display and new intuitive software |
| – | с поддержкой работы в сети и по концепции Индустрия 4.0 | – Network-compatible and industry 4.0-ready |
| – | мощность: 13 кВт | – Power: 13 kW |
| – | эл. питание: 3 х 400 – 480 V, 16 А | – Mains voltage: 3 x 400 – 480 V, 16 A |
| – | инструмент: из твердого сплава и быстрорежущей стали диаметром 3-32 мм | – Tools: solid carbide and HSS from Ø 3 – 32 mm |
| – | с катушкой нового поколения | – With NG coil |
| – | комфортное и чистое охлаждение для всех типов термопатронов и | – Smooth and clean cooling of all kind of shrink fit chucks and shrink fit |
| термоцанг вне зависимости от внешнего контура с помощью | collets regardless of the outside contour by air nozzles and drizzle – | |
| водораспыляющих насадок - без загрязнения и водяного налета | without dirt and water residue | |
| – | температурный контроль для оптимального и надежного охлаждения | – Temperature control for optimized and safe cooling |
| – | нет повреждения режущих кромок инструмента | – No damage at the edges of the cutting tool |
| – | вкл. 2 прециз. базовых держателя и 2 прециз. держателя патрона | – Incl. 2 precision base holders and 2 precision chuck supports |
| – | вкл. встроенный выдвижной ящик в столе тумбе | – Integrated drawer in base cabinet |
| – | сканер для считывания индукционных параметров с кодов Data-Matrix для | – Scanner to readout shrinking parameters from Data-Matrix codes for |
| простой и автоматизированной термоусадки (опционально) | easiest automatic shrinking (optional) | |
| – | настройка длины (опционально) | – Length presetting (optional) |
| Технические данные/Technical details | Артикул/Order No. | |
| Power Clamp Sprint i4.0 | 80.180.20NG | |
| Эл. питаниеMains voltage | 3 x 400-480 Volt, 16 Ampere, 13 kW | |
| Сжатый воздух/Compressed Air | 6 bar | |
| Инструмент/Tools | Из твердого сплава и быстрорежущей стали/solid carbide and HSS | |
| Диаметр инструмента/Tool diameter | 3 – 32 mm | |
| Макс. длина термопатрона/Maximum Length of shrink fit chuck | 535 mm | |
| Габариты ШхДхВ/Dimensions WxDxH | 1340 x962 x 2560мм(макс.рабочая высота)/max. work height) 1340 x962 x 1960мм(высота для перевозки)/transportation height) | |
| Вес/Weight | 550кг | |
| Аксесуары/Accessories | ||
| Сканер для считывания индукционных параметров с кодов Data-Matri | xScanner to readout shrinking parameters from Data-Matrix codes | 80.185.00 |
| Прециз. держатель патрона/Precision chuck support | ||
| Прециз. базовый держатель/Precision base holder for chuck sup | port | 80.131.00 |
| Настройка длины/Lengthpresetting | 80.188.00 | |
| Вытяжноеустройство/Auxiliary Fume Extraction Unit | 80.101.02NG.03 |
Мы оставляем за собой право на технические изменения 5
