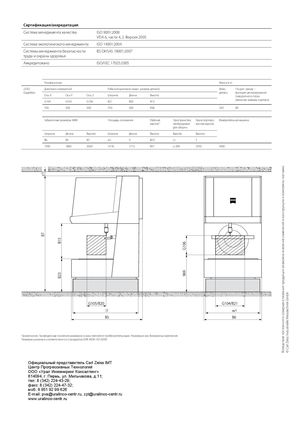

Координатные измерительные машины GageMax CARL ZEISS - страница 4

Вследствие постоянного совершенствования продукции возможно внесение изменений в конструкцию и комплекты поставки. © Carl Zeiss Industrielle Messtechnik Gmbh Сертификация/аккредитация Система менеджмента качества ISO 9001:2008 VDA 6, части 4, 2. Версия 2005 Система экологического менеджмента ISO 14001:2004 Системы менеджмента безопасности BS OHSAS 18001:2007 труда и охраны здоровья Аккредитовано ISO/I EC 17025:2005 Размеры в мм Масса в кг ZEISS Диапазон измерений Рабочий диапазон (макс. размер детали) Макс. По доп. заказу – GageMax деталь функция центрирования Ось X Ось Y Ось Z Ширина Длина Высота поворотного стола G104 G105 G106 B21 B20 В15 (включая зажимы и деталь) 750 500 500 750 500 938 250 80 Габаритные размеры КИМ Площадь основания Рабочая Пространство, Транспортиро- Измерительная машина высота1) необходимое вочная высота для сборки Ширина Длина Высота Ширина Длина Высота Высота Высота B6 B5 B7 w1 l1 B23 c1 T 1500 1860 3020 1418 1712 857 ≥ 200 2550 5000 Примечание. Приведенные значения размеров и масс являются приблизительными. Размеры в мм. Возможны изменения. Размеры указаны в соответствии со стандартом DIN 4000-167:2009. Официальный представитель Carl Zeiss IMT Центр Прогрессивных Технологий ООО «Урал Инжениринг Консалтинг» 614094, г. Пермь, ул. Мильчакова, д.11; тел: 8 (342) 224-43-29; факс: 8 (342) 224-47-32; моб. 8 951 92 99 626 E-mail: pva@uralinco-centr.ru, zpt@uralinco-centr.ru www.uralinco-centr.ru
