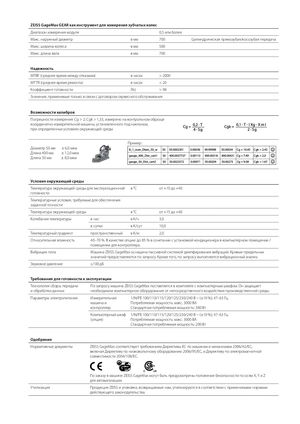

Координатные измерительные машины GageMax CARL ZEISS - страница 3

Предыдущая страница Следующая страница

Навигация

ZEISS GageMax GEAR как инструмент для измерения зубчатых колес

Диапазон измерения модуля0,5 или более
Макс. наружный диаметрв мм700Цилиндрическая прямозубая/косозубая передача
Макс. ширина колесав мм500
Макс. длина валав мм700
Надежность
MTBF (среднее время между отказами)в часах> 2000
MTTR (среднее время ремонта)в часах< 20
Коэффициент готовности(%)> 98
Значения, применимые только в связи с договором сервисного обслуживания
Возможности калибров
Погрешности измерения: Cg > 2; Cgk > 1,33, измерено на контрольном образце координатно-измерительной машины, установленного под наклоном, при определенных условиях окружающей среды
Диаметр 50 мм ± 6,0 мкм Длина 400 мм ± 12,0 мкм Длина 50 мм ± 8,0 мкм Пример:
Условия окружающей среды
Температура окружающей сред готовностиы для эксплуатационной в °C от +10 до +40
Температурные условия, требуе заданной точностимые для обеспечения
Температура окружающей среды в °C от +15 до +40
Колебания температурыв час в К/ч 3,0
в сутки в К/сут 10,0
Температурный градиентпространственный в К/м 2,0
Относительная влажность40–70 %. В качестве опции: до 85 % в сочетании с установкой кондиционера в компьютерном помещении / помещении для контроллера.
Вибрации полаМашина ZEISS GageMax оснащена пассивной системой демпфирования вибраций. Кривые придельных значений предоставляются по запросу. Кроме того, по запросу выполняется вибрационный анализ.
Звуковое давление≤100 дБ
Требования для готовностик эксплуатации
Технология сбора, передачи и обработки данныхПо запросу машина ZEISS GageMax поставляется в комплекте с компьютерным шкафом. Он защищает необходимое компьютерное оборудование от непосредственного воздействия производственной среды.
Параметры электропитанияИзмерительная машина и контроллер 1/N/PE 100/110/115/120/125/230/240 В ~ (±10 %); 47–63 Гц. Потребляемая мощность: макс. 3000 ВА Стандартная потребляемая мощность: 380 Вт
Компьютерный шкаф (опция) 1/N/PE 100/110/115/120/125/230/240 В ~ (±10 %); 47–63 Гц. Потребляемая мощность: макс. 3000 ВА Стандартная потребляемая мощность: 200 Вт
Одобрения
Нормативные документыZEISS GageMax соответствует требованиям Директивы ЕС по машинам и механизмам 2006/42/EC, включая Директиву по низковольтному оборудованию 2006/95/EC, и Директиву по электромагнитной совместимости 2004/108/EC.
По заказу в машине ZEISS GageMax могут быть предусмотрены положения безопасности по осям X, Y и Z для автоматизации.
УтилизацияПродукция ZEISS и упаковка, возвращаемые нам, утилизируются в соответствии с применимыми нормами действующего законодательства.
