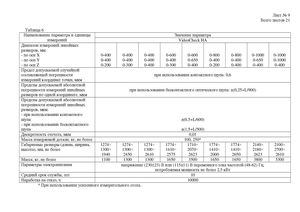

Таблица 6

Наименование параметра и единицы измеренийVideoCheck HA
Диапазон измерений линейных размеров, мм: по оси X0-4000-4000-4000-6000-6000-8000-8000-10000-1000
по оси Y0-4000-4000-4000-4000-6500-4000-4000-6500-1000
по оси Z0-2000-3000-4000-3000-4000-2000-4000-4000-400
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкмпри использовании контактного щупа: 0,6
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкмпри использовании бесконтактного оптического щупа: ±(0,25+L/900)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: при использовании контактного щупа±(0,5+L/600)
при использовании бесконтактного щупа±(1,5+L/500)
Дискретность отсчета, мкм0,01
Масса измеряемой детали, кг, не более100, 250*
Габаритные размеры (длина, ширина, высота), мм, не более1274×1300×19401274×1300×24501274×1300×26101774×1410×25751710×2070×26231774×1410×20001774×1410×26502140×2180×26232100×2700×2610
Масса, кг, не более110013001300165035001650165038005300
Параметры электропитаниянапряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт
Средний срок службы, лет10
Наработка на отказ, ч10000

* При использовании усиленного измерительного стола.
