Госреестр. Описание типа СИ 62992-16 Координатные измерительные машины моделей Werth VideoCheck, ScopeCheck

Наименование параметра и единицы измерений	VideoCheck FB
Диапазон измерений линейных размеров, мм: по оси X	0-400	0-800	0-400	0-800	0-600	0-400	0-800	0-600	0-600
по оси Y	0-400	0-400	0-400	0-400	0-650	0-400	0-400	0-650	0-650
по оси Z	0-200	0-200	0-300	0-300	0-300	0-400	0-400	0-400	0-600
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	±(0,75+L/500)					±(0,95+L/500)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	±(1,5+L/300)					±(1,7+L/300)
Дискретность отсчета, мкм	0,05
Масса измеряемой детали, кг, не более	150, 300*
Габаритные размеры (длина, ширина, высота), мм, не более	1274×1300×1940	1774×1300×2000	1274×1300×2610	1774×1300×2650	1710×2070×2475	1274×1300×2610	1774×1300×2650	1710×2070×2623	1710×2070×2900
Масса, кг, не более	1100	1650	1300	1650	3500	1300	1650	3500	3800
Параметры электропитания	напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

* При использовании усиленного измерительного стола.

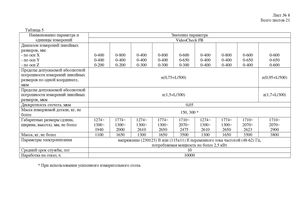

Госреестр. Описание типа СИ 62992-16 Координатные измерительные машины моделей Werth VideoCheck, ScopeCheck - страница 8
