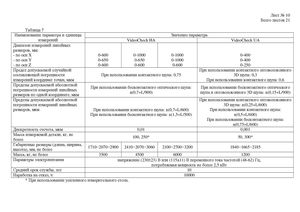

Таблица 7

Наименование параметра и единицы измеренийVideoCheck HAVideoCheck UA
Диапазон измерений линейных размеров, мм: по оси X0-6000-10000-10000-400
по оси Y0-6500-6500-10000-400
по оси Z0-6000-6000-6000-250
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкмПри использовании контактного щупа: 0,75При использовании контактного оптоволоконного 3D щупа: 0,3; при использовании контактного щупа: 0,6
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкмПри использовании бесконтактного оптического щупа: ±(0,7+L/900)При использовании бесконтактного оптического щупа и оптоволоконного 3D щупа: ±(0,15+L/900)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкмПри использовании контактного щупа: ±(0,7+L/600); при использовании бесконтактного щупа: ±(1,5+L/500)При использовании контактного оптоволоконного 3D щупа: ±(0,25+L/600); при использовании контактного щупа: ±(0,5+L/600); при использовании бесконтактного щупа: ±(0,75+L/600)
Дискретность отсчета, мкм0,010,001
Масса измеряемой детали, кг, не более100, 250*50, 300*
Габаритные размеры (длина, ширина, высота), мм, не более1710×2070×29002410×2070×30602100×2700×32001840×1665×2185
Масса, кг, не более3500450060001200
Параметры электропитаниянапряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт
Средний срок службы, лет10
Наработка на отказ, ч10000

* При использовании усиленного измерительного стола.
