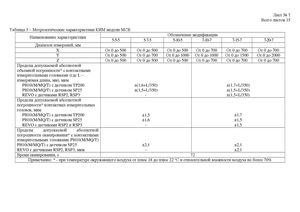

Всего листов 15 Таблица 3 – Метрологические характеристики КИМ модели МСВ
| Наименование хаактеистики | Обозначение | модификации | ||||
| рр | 5-5-5 | 5-7-5 | 5-10-5 | 7-10-7 | 7-15-7 | 7-20-7 |
| Диапазон измерений,мм | ||||||
| X | От 0до 500 | От 0до 500 | От 0до 500 | От 0до 700 | От 0до 700 | От 0до 700 |
| Y | От 0до 500 | От 0до 700 | От 0до 1000 | От 0до 1000 | От 0до 1500 | От 0до 2000 |
| Z | От 0до 500 | От 0до 500 | От 0до 500 | От 0до 700 | От 0до 700 | От 0до 700 |
| Пределы допускаемой абсолютной | ||||||
| объемной погрешности с контактными измерительными головками (где L – | ||||||
| измеряемая длина, мм), мкм PH10(M/MQ/T) с датчиком TP200 PH10(M/MQ/T) с датчиком SP25 | ±(1,6+L/350) ±(1,5+L/350) | ±(1,7+L/350) ±(1,5+L/350) | ||||
| REVO сдатчиками RSP2,RSP3 | - | ±(1,5+L/350) | ||||
| Пределы допускаемой абсолютной | ||||||
| погрешности контактных измерительных | ||||||
| головок, мкм | ||||||
| PH10(M/MQ/T) с датчиком TP200 | ±1,5 | ±1,7 | ||||
| PH10(M/MQ/T) с датчиком SP25 | ±1,6 | ±1,5 | ||||
| REVO сдатчиками RSP2 и RSP3 | - | ±1,5 | ||||
| Пределы допускаемой абсолютной | ||||||
| погрешности сканирования с контактными измерительными головками PH10(M/MQ/T) PH10(M/MQ/T) с датчиком SP25 | ±2,1 | ±2,1 | ||||
| REVO сдатчиками RSP2,RSP3,мкм | - | ±2,1 | ||||
| Время сканирования,с | 7 | 2 | ||||
| Примечание: - при температуре окруж | ающего воздуха | от плюс 18до п | люс 22 ºС и отно | сительной влаж | ности воздуха не | более 70% |
