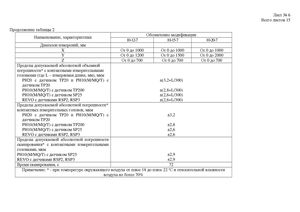

Всего листов 15 Продолжение таблицы 2
| Наименование характеристики | Об | означение модификац | ии |
| , | 10-12-7 | 10-15-7 | 10-20-7 |
| Диапазон измерений,мм | |||
| X | От 0до 1000 | От 0до 1000 | От 0до 1000 |
| Y | От 0до 1200 | От 0до 1500 | От 0до 2000 |
| Z | От 0до 700 | От 0до 700 | От 0до 700 |
| Пределы допускаемой абсолютной объемной погрешности с контактными измерительными | |||
| головками (где L – измеряемая длина, мм), мкм | |||
| PH20 с датчиком TP20 и PH10(M/MQ/T) с датчиком TP20 PH10(M/MQ/T) с датчиком TP200 | ±(3,2+L/300) ±(2,8+L/300) | ||
| PH10(M/MQ/T) с датчиком SP25 | ±(2,6+L/300) | ||
| REVO сдатчиками RSP2,RSP3 | ±(2,6+L/300) | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | |||
| PH20 с датчиком TP20 и PH10(M/MQ/T) с датчиком TP20 | ±3,2 | ||
| PH10(M/MQ/T) с датчиком TP200 | ±2,8 | ||
| PH10(M/MQ/T) с датчиком SP25 | ±2,6 | ||
| REVO сдатчиками RSP2,RSP3 | ±2,6 | ||
| Пределы допускаемой абсолютной погрешности сканирования с контактными измерительными | |||
| головками, мкм | |||
| PH10(M/MQ/T) с датчиком SP25 | ±2,9 | ||
| REVO сдатчиками RSP2,RSP3 | ±2,9 | ||
| Время сканирования,с | 72 | ||
| Примечание: - при температуре окружающего во воздух | здуха от плюс 18 до а не более 70% | плюс 22 ºС и относит | ельной влажности |
