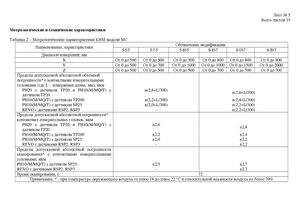

Всего листов 15 Метрологические и технические характеристики Таблица 2 – Метрологические характеристики КИМ модели МС
| Наименование характеристики | Обозначени | е модификации | ||||
| , | 5-5-5 | 5-7-5 | 5-10-5 | 8-10-7 | 8-15-7 | 8-20-7 |
| Диапазон измерений,мм | ||||||
| X | От 0до 500 | От 0до 500 | От 0до 500 | От 0до 800 | От 0до 800 | От 0до 800 |
| Y | От 0до 500 | От 0до 700 | От 0до 1000 | От 0до 1000 | От 0до 1500 | От 0до 2000 |
| Z | От 0до 500 | От 0до 500 | От 0до 500 | От 0до 700 | От 0до 700 | От 0до 700 |
| Пределы допускаемой абсолютной объемной погрешности с контактными измерительными | ||||||
| головками (где L – измеряемая длина, мм), мкм PH20 с датчиком TP20 и PH10(M/MQ/T) с датчиком TP20 | ±(2,6+L/300) | ±(2,8+L/300) | ||||
| PH10(M/MQ/T) с датчиком TP200 | ±(2,2+L/300) | ±(2,4+L/300) | ||||
| PH10(M/MQ/T) с датчиком SP25 | ±(2,0+L/300) | ±(2,2+L/300) | ||||
| REVO сдатчиками RSP2,RSP3 | - | ±(2,2+L/300) | ||||
| Пределы допускаемой абсолютной погрешности | ||||||
| контактных измерительных головок, мкм | ||||||
| PH20 с датчиком TP20 и PH10(M/MQ/T) с датчиком TP20 | ±2,6 | ±2,8 | ||||
| PH10(M/MQ/T) с датчиком TP200 | ±2,2 | ±2,4 | ||||
| PH10(M/MQ/T) с датчиком SP25 | ±2,0 | ±2,2 | ||||
| REVO сдатчиками RSP2,RSP3 | - | ±2,2 | ||||
| Пределы допускаемой абсолютной погрешности сканирования с контактными измерительными | ||||||
| головками, мкм | ||||||
| PH10(M/MQ/T) с датчиком SP25 | ±2,5 | ±2,7 | ||||
| REVO сдатчиками RSP2,RSP3 | - | ±2,7 | ||||
| Время сканирования,с | 72 | |||||
| Примечание: - при температуре окружающе | го воздуха от | плюс 18до плюс | 22 ºС и относи | тельной влажно | сти воздуха не б | олее 70% |
