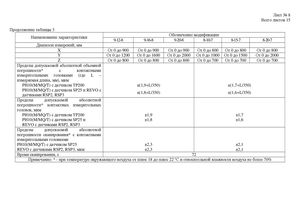

Всего листов 15 Продолжение таблицы 3
| Наименование характеристики | Обозначение | модификации | ||||
| 9-12-8 | 9-16-8 | 9-20-8 | 8-10-7 | 8-15-7 | 8-20-7 | |
| Диапазон измерений,мм | ||||||
| X | От 0до900 | От 0до900 | От 0до900 | От 0до 800 | От 0до 800 | От 0до 800 |
| Y | От 0до 1200 | От 0до 1600 | От 0до 2000 | От 0до 1000 | От 0до 1500 | От 0до 2000 |
| Z | От 0до 800 | От 0до 800 | От 0до 800 | От 0до 700 | От 0до 700 | От 0до 700 |
| Пределы допускаемой абсолютной объемной | ||||||
| погрешности с контактными | ||||||
| измерительными головками (где L – | ||||||
| измеряемая длина, мм), мкм | ||||||
| PH10(M/MQ/T) с датчиком TP200 | ±(1,9+L/350) | ±(1,7+L/350) | ||||
| PH10(M/MQ/T) с датчиком SP25 и REVO с датчиками RSP2,RSP3 | ±(1,8+L/350) | ±(1,6+L/350) | ||||
| Пределы допускаемой абсолютной | ||||||
| погрешности контактных измерительных головок, мкм | ||||||
| PH10(M/MQ/T) с датчиком TP200 | ±1,9 | ±1,7 | ||||
| PH10(M/MQ/T) с датчиком SP25 и REVO сдатчиками RSP2,RSP3 | ±1,8 | ±1,6 | ||||
| Пределы допускаемой абсолютной | ||||||
| погрешности сканирования с контактными измерительными головками | ||||||
| PH10(M/MQ/T) с датчиком SP25 | ±2,3 | ±2,1 | ||||
| REVO сдатчиками RSP2,RSP3,мкм | ±2,3 | ±2,1 | ||||
| Время сканирования,с | 7 | 2 | ||||
| Примечание: - при температуре окружа | ющего воздуха | от плюс 18до пл | юс 22 ºС и относ | ительной влажн | ости воздуха не | более 70% |
