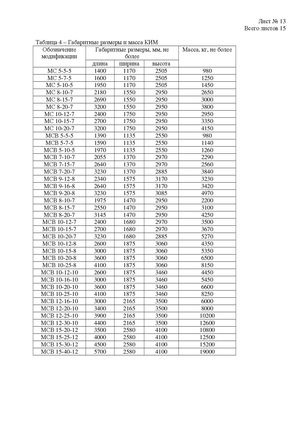

Таблица 4 – Габаритные размеры и масса КИМ

ОбозначениеГабаритные размеры, мм, неМасса, кг, не более
модификацииболее
длинаширинавысота
МС 5-5-5140011702505980
МС 5-7-51600117025051250
МС 5-10-51950117025051450
МС 8-10-72180155029502650
МС 8-15-72690155029503000
МС 8-20-73200155029503800
МС 10-12-72400175029502950
МС 10-15-72700175029503350
МС 10-20-73200175029504150
МСВ 5-5-5139011352550980
МСВ 5-7-51590113525501140
МСВ 5-10-51970113525501260
МСВ 7-10-72055137029702290
МСВ 7-15-72640137029702560
МСВ 7-20-73230137028853840
МСВ9-12-82340157531703230
МСВ9-16-82640157531703420
МСВ9-20-83230157530854970
МСВ 8-10-71975147029502200
МСВ 8-15-72550147029503100
МСВ 8-20-73145147029504250
МСВ 10-12-72400168029703500
МСВ 10-15-72700168029703670
МСВ 10-20-73230168028855270
МСВ 10-12-82600187530604350
МСВ 10-15-83000187530605350
МСВ 10-20-83600187530606500
МСВ 10-25-84100187530608150
МСВ 10-12-102600187534604450
МСВ 10-16-103000187534605450
МСВ 10-20-103600187534606600
МСВ 10-25-104100187534608250
МСВ 12-16-103000216535006000
МСВ 12-20-103400216535008000
МСВ 12-25-1039002165350010200
МСВ 12-30-1044002165350012600
МСВ 15-20-1235002580410010800
МСВ 15-25-1240002580410012500
МСВ 15-30-1245002580410015200
МСВ 15-40-1257002580410019000
