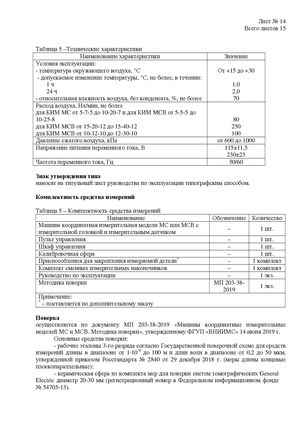

Таблица 5 –Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С - допускаемое изменение температуры, °С, не более, в течении: 1 ч | От +15 до +30 1,0 |
| 24 ч | 2,0 |
| - относительная влажность воздуха,без конденсата,%,не более | 70 |
| Расход воздуха, Нл/мин, не более для КИМ MC от 5-7-5 до 10-20-7 и для КИМ MCВ от 5-5-5 до 10-25-8 | 80 |
| для КИМ MCВ от 15-20-12 до 15-40-12 | 250 |
| для КИМ MCВ от 10-12-10до 12-30-10 | 100 |
| Давление сжатого воздуха,кПа | от 600до 1000 |
| Напряжение питания переменного тока, В | 115±11,5 230±23 |
| Частота переменного тока,Гц | 50/60 |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений Таблица 5 – Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная модели МС или МСВ с измерительной головкой и измерительнымдатчиком | – | 1 шт. |
| Пультуправления | – | 1 шт. |
| Шкаф управления | – | 1 шт. |
| Калибровочная сфера | – | 1 шт. |
| Приспособлениядля закрепления измеряемойдетали | – | 1 комплект |
| Комплект сменных измерительных наконечников | – | 1 комплект |
| Руководство по эксплуатации | – | 1 экз. |
| Методика поверки | МП 203-38- 2019 | 1 экз. |
| Примечание: – поставляется подополнительномузаказу |
Поверка
осуществляется по документу МП 203-38-2019 «Машины координатные измерительные
моделей МС и МСВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 июня 2019 г. Основные средства поверки: - рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1∙10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм,
утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные); - керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметр 20-30 мм (регистрационный номер в Федеральном информационном фонде № 54705-13).
