Госреестр. Описание типа СИ 77004-19 Машины координатные измерительные моделей МС и МСВ

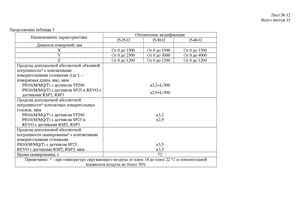

Всего листов 15 Продолжение таблицы 3

Наименование характеристики	Об	означение модифик	ации
	15-25-12	15-30-12	15-40-12
Диапазон измерений,мм
X	От 0до 1500	От 0до 1500	От 0до 1500
Y	От 0до 2500	От 0до 3000	От 0до 4000
Z	От 0до 1200	От 0до 1200	От 0до 1200
Пределы допускаемой абсолютной объемной погрешности с контактными измерительными головками (где L –
измеряемая длина, мм), мкм
PH10(M/MQ/T) с датчиком TP200 PH10(M/MQ/T) с датчиком SP25 и REVO с датчиками RSP2,RSP3		±3,2+L/300 ±2,9+L/300
Пределы допускаемой абсолютной погрешности контактных измерительных
головок, мкм
PH10(M/MQ/T) с датчиком TP200 PH10(M/MQ/T) с датчиком SP25 и REVO сдатчиками RSP2,RSP3		±3,2 ±2,9
Пределы допускаемой абсолютной
погрешности сканирования с контактными измерительными головками
PH10(M/MQ/T) с датчиком SP25		±3,5
REVO сдатчиками RSP2,RSP3,мкм		±3,5
Время сканирования,с		72
Примечание: - при температуре окружающ влажности	его воздуха от плю воздуха не более 7	с 18 до плюс 22 ºС 0%	и относительной
