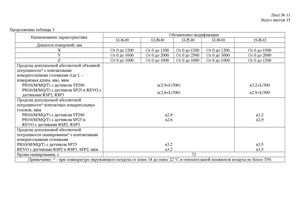

Всего листов 15 Продолжение таблицы 3
| Наименование характеристики | Об | означение моди | фикации | ||
| 12-16-10 | 12-20-10 | 12-25-10 | 12-30-10 | 15-20-12 | |
| Диапазон измерений,мм | |||||
| X | От 0до 1200 | От 0до 1200 | От 0до 1200 | От 0до 1200 | От 0до 1500 |
| Y | От 0до 1600 | От 0до 2000 | От 0до 2500 | От 0до 3000 | От 0до 2000 |
| Z | От 0до 1000 | От 0до 1000 | От 0до 1000 | От 0до 1000 | От 0до 1200 |
| Пределы допускаемой абсолютной объемной погрешности с контактными | |||||
| измерительными головками (где L – | |||||
| измеряемая длина, мм), мкм | |||||
| PH10(M/MQ/T) с датчиком TP200 | ±(2,9+L/3 | 00) | ±3,2+L/300 | ||
| PH10(M/MQ/T) с датчиком SP25 и REVO с датчиками RSP2,RSP3 | ±(2,6+L/3 | 00) | ±2,9+L/300 | ||
| Пределы допускаемой абсолютной погрешности контактных измерительных | |||||
| головок, мкм | |||||
| PH10(M/MQ/T) с датчиком TP200 | ±2,9 | ±3,2 | |||
| PH10(M/MQ/T) с датчиком SP25 и | ±2,6 | ±2,9 | |||
| REVO сдатчиками RSP2,RSP3 | |||||
| Пределы допускаемой абсолютной | |||||
| погрешности сканирования с контактными измерительными головками | |||||
| PH10(M/MQ/T) с датчиком SP25 | ±3,2 | ±3,5 | |||
| REVO сдатчиками RSP2 и RSP3,SFP2,мкм | ±3,2 | ±3,5 | |||
| Время сканирования,с | 72 | ||||
| Примечание: - при температуре окружаю | щего воздуха от п | люс 18до плюс 22 | ºС и относител | ьной влажности воз | духа не более 70% |
