- восемь точек (равномерно распределенных) на 45° ниже вершины и повернутых на

22.5° относительно предыдущей группы;

- четыре точки (равномерно расположенных) на 68° ниже вершины и повернутых на

22,5° относительно предшествующей группы.

- восемь точек (равномерно расположенных) на 90° ниже вершины, т.е. на диаметре и

повернутых относительно предыдущей группы на 22.5°.

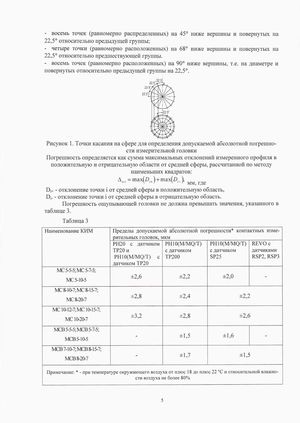

Рисунок 1. Точки касания на сфере для определения допускаемой абсолютной погрешно

сти измерительной головки

Погрешность определяется как сумма максимальных отклонений измеренного профиля в

положительную и отрицательную области от средней сферы, рассчитанной по методу

наименьших квадратов: Дог = тах(£> ) + тах(£> ).

ог v ,+ v 1 р мм, где

Dj+ - отклонение точки i от средней сферы в положительную область, D,. - отклонение точки i от средней сферы в отрицательную область. Погрешность ощупывающей головки не должна превышать значения, указанного в таблице 3.

Таблица 3

Наименование КИМПределы допускаемо рительных головок, мй абсолютной по кмгрешности контактных изме­
РН20 с датчиком ТР20 и PH10(M/MQ/T) с датчиком ТР20PH10(M/MQ/T) с датчиком ТР200PH10(M/MQ/T) с датчиком SP25REVOc датчиками RSP2, RSP3
МС 5-5-5; МС 5-7-5; МС 5-10-5±2,6±2,2±2,0-
МС 8-10-7; МС 8-15-7; МС 8-20-7±2,8±2,4±2,2
МС 10-12-7;МС 10-15-7; МС 10-20-7±3,2±2,8±2,6
МСВ 5-5-5; МСВ 5-7-5: МСВ 5-10-5-±1,5±1,6-
МСВ 7-10-7;МСВ 8-15-7; МСВ 8-20-7-±1,7±1,5

Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажно сти воздуха не более 80%
