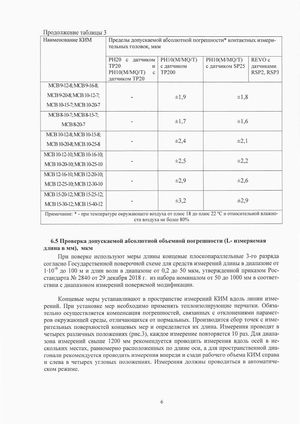

Продолжение таблицы 3

Наименование КИМПределы допускаемо тельных головок, мкй абсолютной пог мрешности контактных измери­
РН20 с датчиком ТР20 и PH10(M/MQ/T) с датчиком ТР20PH10(M/MQ/T) с датчиком ТР200PH10(M/MQ/T) с датчиком SP25REVOc датчиками RSP2, RSP3
МСВ
МСВ 9-20-8: МСВ 10-12-7; МСВ 10-15-7; МСВ 10-20-7-±1,9±1,8
МСВ 8-10-7: МСВ 8-15-7; МСВ 8-20-7-±1,7±1,6
МСВ 10-12-8: МСВ 10-15-8: МСВ 10-20-8; МСВ 10-25-8-±2,4±2,1
МСВ 10-12-10; МСВ 10-16-10, МСВ 10-20-10; МСВ 10-25-10-±2,5±2,2
МСВ 12-16-10; МСВ 12-20-10; МСВ 12-25-10: МСВ 12-30-10-±2,9±2,6
МСВ 15-20-12; МСВ 15-25-12; МСВ 15-30-12; МСВ 15-40-12-±3,2±2,9

Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажно сти воздуха не более 80%

6.5 Проверка допускаемой абсолютной объемной погрешности (L- измеряемая длина в мм), мкм

При поверке используют меры длины концевые плоскопараллельные 3-го разряда

согласно Государственной поверочной схеме для средств измерений длины в диапазоне от

МО'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Гос

стандарта № 2840 от 29 декабря 2018 г. из набора номиналом от 50 до 1000 мм в соответ

ствии с диапазоном измерений поверяемой модификации.

Концевые меры устанавливают в пространстве измерений КИМ вдоль линии изме

рений. При установке мер необходимо применять теплоизолирующие перчатки. Обяза

тельно осуществляется компенсация погрешностей, связанных с отклонениями парамет

ров окружающей среды, отличающихся от нормальных. Производится сбор точек с изме

рительных поверхностей концевых мер и определяется их длина. Измерения проводят в

четырех различных положениях (рис.З), каждое измерение повторяется 10 раз. Для диапа

зона измерений свыше 1200 мм рекомендуется проводить измерения вдоль осей в не

скольких местах, равномерно расположенных по длине оси. а для пространственной диа

гонали рекомендуется проводить измерения впереди и сзади рабочего объема КИМ справа

и слева в четырех угловых положениях. Измерения должны проводиться в автоматиче

ском режиме.
