Госреестр. Методика поверки 77004-19 Машины координатные измерительные моделей МС и МСВ - страница 4

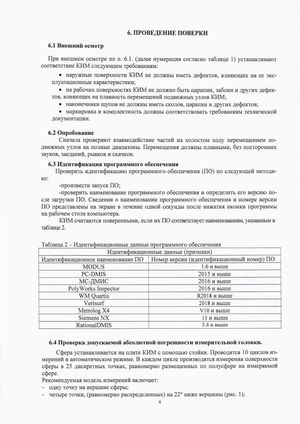

6. ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр При внешнем осмотре по п. 6.1. (далее нумерация согласно таблице 1) устанавливают соответствие КИМ следующим требованиям:

• наружные поверхности КИМ не должны иметь дефектов, влияющих на ее экс

плуатационные характеристики;

• на рабочих поверхностях КИМ не должно быть царапин, забоин и других дефек

тов, влияющих на плавность перемещений подвижных узлов КИМ;

• наконечники щупов не должны иметь сколов, царапин и других дефектов;
• маркировка и комплектность должны соответствовать требованиям технической

документации. 6.2 Опробование Сначала проверяют взаимодействие частей на холостом ходу перемещением по движных узлов на полные диапазоны. Перемещения должны плавными, без посторонних звуков, заеданий, рывков и скачков. 6.3 Идентификация программного обеспечения Проверить идентификацию программного обеспечения (ПО) по следующей методи ке: -произвести запуск ПО; -проверить наименование программного обеспечения и определить его версию по сле загрузки ПО. Сведения о наименовании программного обеспечения и номере версии ПО представлены на экране в течение одной секунды после нажатия иконки программы на рабочем столе компьютера. КИМ считаются поверенными, если их ПО соответствует наименованиям, указанным в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

6.4 Проверка допускаемой абсолютной погрешности измерительной головки. Сфера устанавливается на плите КИМ с помощью стойки. Проводятся 10 циклов из мерений в автоматическом режиме. В каждом цикле производятся измерения поверхности сферы в 25 дискретных точках, равномерно размещенных по полусфере на измеряемой сфере. Рекомендуемая модель измерений включает: - одну точку на вершине сферы; - четыре точки, (равномерно распределенных) на 22° ниже вершины (рис. 1);
