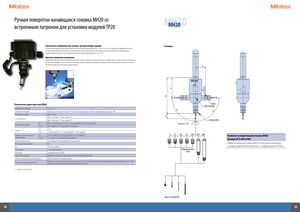

Ручная поворотно-качающаяся головка MH20 со MH20

встроенным патроном для установки модулей TP20 MH20

Контактная измерительная головка, ручной поворот/наклон Размеры

Эта контактная измерительная головка имеет очень маленький наружный диаметр – всего 13,2 мм, что позволяет ей эффективно измерять детали сложной формы или измерять части деталей в ограниченном пространстве. Также доступны дополнительные модули датчика с удлинителями 50 мм или 70 мм на выбор (см. дополнительные принадлежности, стр. 12/13).

Простое изменение положения

Выравнивание датчика можно регулировать вручную в любом направлении, необходимо просто ослабив зажим с правой стороны, расположить MH20 датчик, как необходимо, и затем снова затянуть зажим. Для регулировки положения шестигранный ключ или другие инструменты не нужны. Положения невозможно повторить (индексировать).

ø 14

MH20i 24

RENISHAW MH20

Технические характеристики MH20
Направление измерения± X,± Y,+ Z
Изменение положенияВручную,по оси А(вертикально): ± 93° и по оси B(горизонтально): в любом направлении вдиапазоне ± 300°
Повторяемость(2σ)Мин. 0,35 мкм
3-DМакс. 1 мкм(при L =10 мм,модуль SF)
погрешностьМакс. 4 мкм(при L =50 мм,модуль SF)
ИXY0,08 Н с 10 мм модулем SF,0,1 Н с 25 мм модулем MF,0,1 Н с 50 мм модулем EF
змерительное усилиеОсь Z0,75 Н модуль SF,1,9 Н модуль MF,3,2 Н модуль EF
ПбXY± 14°
ереегОсь Z+ 4,0 мм модуль SF,+ 3,7 мм модуль MF + 2,4 мм модуль EF
Требуемое усилие для запускаXY0,2-0,3 Н модуль SF,0,2-0,4 Н модуль MF,0,2-0,5 Н модуль EF
сигнала перебегаОсь Z3,5 Н модуль SF,7 Н модуль MF,10 Н модуль EF
Длина системыдатчика50 мм модуль SF,60 мм модуль MF,60 мм модуль EF
Установка системыдатчикаM2
Вес100 г(без стержня)
Срок службы> 1 000 000 контактов
КреплениеСоединительнаярезьба M8
Совместимые моделиКоординатно-измерительные машины сручнымуправлением или с ЧПУ
Система сменыдатчика(дополнительно)MCR20;хранениедо 6 модулейдатчика
Погрешность датчика при повтореПогрешность при повторном позиционировании: макс. 1,0 мкм (с автоматической сменой модуля) при использовании щупа 10 мм, макс. 2,0 мкм сручной сменой модуля при использованиищупа 10 мм

Центр вращения

LF SF MF EF 6W EM1 EM2

TP20

Поворотно-качающаяся головка MH20 со встроенным патроном для

установки модулей TP20 (основной блок), 1 модулем датчика TP20 (SF)

L = длина системы датчика 3 4

1

5 2

Щупы с резьбой M2
