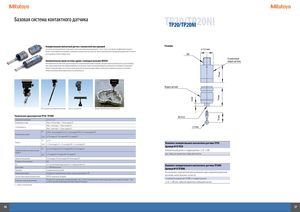

Базовая система контактного датчика TP20/TP20NI

TP20/TP20NI

Измерительный контактный датчик с компактной конструкцией Размеры

Эта контактная измерительная система имеет очень маленький наружный диаметр – всего 13 мм, что позволяет ей эффективно измерять ø 13.2 мм детали сложной формы или проводить измерения в ограниченном пространстве. При оснащении датчика подходящим удлинителем она может легко проникать в более глубокие зоны. M8

Установочный

Автоматическая смена системы щупов с помощью магазина MCR20 модуль датчика

Автоматическая система смены щупов используется, когда измерение требует большего, чем просто использование одного щупа (например, щуп с другим диаметром или специальной формы), она позволяет полностью автоматизировать измерения без необходимости прерывать процесс измерения. Кроме того, система смены щупов обеспечивает быструю и гибкую замену уже установленных щупов, что позволяет измерять детали различных форм полностью автоматически.

Модуль датчика

TP20 с удлинителем измерительной головки Система смены MCR20 Пример измерения: крышка коробки передач

Технические характеристики TP20 / TP20NI M2 X 0.4

Направление измерения± X,± Y,+ Z
Повторяемость(2σ)Макс. 0,35 мкм(при L = 10 мм,модуль SF)
3DМакс. 1 мкм(при L = 10 мм,модуль SF)
- погрешностьМакс. 4 мкм(при L = 50 мм,модуль SF)
ИXY0,08 Н с 10 мм модулем SF, 0,1 Н с 25 мм модулем MF, 0,1 Н с 50 мм модулем EF
змерительное усилиеОсь Z0,75 Н модуль SF, 1,9 Н модуль MF, 3,2 Н модуль EF
ПбXY± 14°
ереегОсь Z+ 4,0 мм модуль SF, + 3,7 мм модуль MF + 2,4 мм модуль EF
Требуемое усилие для запуска сигналаXY0,2-0,3 Н модуль SF, 0,2-0,4 Н модуль MF, 0,2-0,5 Н модуль EF
перебегаОсь Z3,5 Н модуль SF, 7 Н модуль MF, 10 Н модуль EF
Длина системыдатчика50 мм модуль SF,60 мм модуль MF,60 мм модуль EF
Установка системыдатчикаM2
Вес22 г(установочный модульдатчика: 13 г,модульдатчика: 9 г)
Срок службы> 1 000 000 контактов
КреплениеСоединительнаярезьба M8
Совместимые моделиКоординатно-измерительные машины сручнымуправлением/с ЧПУ
Система смены щупов (дополнительно)MCR20; хранение до 6 модулей
Погрешность датчика при повтореПогрешность при повторном позиционировании: макс. 1,0 мкм (с автоматической сменой модуля) при использовании 10 мм щупа, макс. 2,0 мкм сручной сменой модуля при использовании 10 ммщупа

Артикул № R-TP20

Без магнитного переключателя для выполнения задач измерения в диапазоне

магнитных полей. Комплект состоит из:

1 измерительный датчик TP20NI и 2 модуля датчика
1 х SF 1 х MF,вкл. наборинструментов и набор для очистки

L = длина системы датчика
