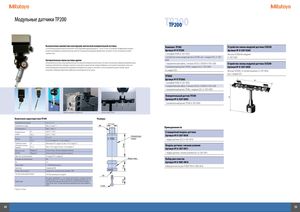

Модульные датчики TP200 TP200

TP200

Высокоточная компактная конструкция контактной измерительной системыКомплект TP200Устройство смены модулей датчика SCR200
Эта контактная измерительная система имеет очень маленький наружный диаметр – всего 13,5 мм, что позволяет ей эффективно измерятьАртикул № R-TP200Артикул № A-1207-0260
детали сложной формы в ограниченном пространстве. Оснащенная подходящим удлинителем, она может с легкостью проникать в более
глубокие зоны.1 интерфейс PI200 А-1207-0050Магазин SCR200 без модулей
1 устройство смены модуля датчика SCR200, вкл. 3 модуля (SF), А-1207-А-1207-0260
Автоматическая смена системы щупов0030
Автоматическая система смены щупов используется, когда для измерения нужно больше, чем простое изменение направления движения щупа1 соединительный кабель, 5 метров, PL63S к SCR200 A-1016-7630Устройство смены модулей датчика SCR200
(например, обычный щуп необходимо заменить на щуп другого диаметра или специальной формы), она позволяет производить полностьюАртикул № A-1207-0030
1 измерительный датчик TP200 с модулем SF, А 1207-0005
автоматизированные измерения без прерывания измерительного процесса. Она может с легкостью выполнять даже сложные задачи
измерения, требующие применения наибольшего разнообразия систем щупов.4 х модуля (SF)Магазин SCR200 с 6 слотами хранения, A-1207-0030,

вкл. 3 модуля (SF) TP200S Артикул № R-TP200S 245

1 интерфейс PI200 А-1207-0050

1 соединительный кабель, 5 метров, PL63S к SCR200 A-1016-7630

1 измерительный датчик TP200 с модулем (SF), A-1207-0005

Измерительный датчик TP200

Артикул № A-1207-0005

1 измерительный датчик TP200 А-1207-0005

Пример измерения: блок двигателя Система смены SCR 200

Технические характеристики TP200 Размеры

Направление измерения± X,± Y,+ Zø 13.5 мм
Повторяемость(2σ)Макс. 0,4 мкм 1M8
3-D погрешностьМакс. 1 мкм 1
ИзмерительноеXY0,02 Н 1 SF/LF
усилиеОсь Z0,07 Н 1 SF/LF
ПеребегXYXY ± 14°TP200 Измерительная головка
Ось Z± 4,5 мм модуль SF,+ 3 мм модуль LF
Требуемое усилиеXYМаксимум 0,4 Н,модуль SF,макс. 0,15 Н,модуль LFм
для запуска сигнала перебегаОсь ZМакс. 4,9 Н, модуль SF, макс. 1,6 Н, модуль LF30 м
Длина системыМодуль SF50 мм(сталь),100 мм(углеродное волокно)
датчикаМодуль LF20 мм(сталь),50 мм(углеродное волокно)
Макс. вес системыдатчика8 г модуль SF,3 г модуль LF
Установка системыдатчикаM2Модуль зонда
Вес22 г
Срок службы> 10 000 000 контактовмм
КреплениеСоединение M813
Совместимые моделиКоординатно-измерительные машины с ЧПУRENISHAW
Система смены щупов(опция)SCR 200; хранение до 6 модулейM2
ПримечаниеВсе щупы с диаметром < 1 мм следует использовать с модулем низкого усилия контакта (LF). Точность при повторе позиционирования: мин. 1,0 мкм при использовании автоматического устройства смены модуля и щупа 50 мм мин. 2,0 мкм при использовании ручной смены модуля и щупа.ø 4 мм 10 мм

1* Щуп ø 3 x 50 мм
