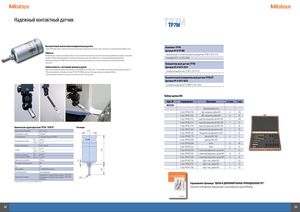

Надежный контактный датчик TP7M
TP7M
| Высокоточный контактный измерительный датчик | Комплект TP7M |
| Серия TP7M представляет собой высокоточную контактную измерительную систему с макс. погрешностью при повторении 2σ≤0,25 мкм. | Артикул № R-TP7ME |
| Гибкость | |
| 1 высокоточный 6-осевой измерительный датчик TP7M А-1073-0121 | |
| Измерительная головка чрезвычайно гибкая, поэтому она может использоваться во всех возможных направлениях поворотно-наклонной | |
| головки (PH10M). Измерения при более глубоких погружениях также могут выполняться с использованием удлинителей PEM. | 1 интерфейс PI7-2 А-1073-0030 |
| Измерительный датчик TP7MEP может быть автоматически заменен другими системами с помощью дополнительной системы | |
| смены ACR. | Измерительный датчик TP7M |
| Совместимость с системами длинных щупов | Артикул № A-1073-0121 |
| Даже системы длинных щупов до 180 мм могут устанавливаться на TP7M* (рис. 3). В сочетании с макс. допустимым удлинителем (рис. 2) | 1 измерительный датчик TP7M А-1073-0121 |
200 мм для поворотно-наклонных головок PH10M / PH10MQ можно достичь макс. диапазона измерения 380 мм.
- При использовании удлинителя из углеродного волокна,≤150 мм в стальном корпусе.
Высокоточный измерительный датчик TP7M EP Артикул № А-1073-0261 1 измерительный датчик TP7MEP А-1073-0261
Набор щупов M4
| Арт. № | Содержание | Описание | øSмм | L мм |
| K651383 | ||||
| Деревянныйфутляр | ||||
| 1x Арт. № K651184 | Щуп керамика-рубин М4 | 8 | 100 | |
| 1x Арт. № K651182 | Щуп керамика-рубин M4 | 8 | 50 | |
| 1x Арт. № K651216 | Адаптеркерамический M4 / M3 | 7 | 100 | |
| 1x Арт. № K651215 | Адаптеркерамический M4 / M3 | 7 | 75 | |
| 1x Арт. № K651214 | Адаптеркерамический M4 / M3 | 7 | 50 | |
| 1x Арт. № K651204 | Керамическийудлинитель M4 | 7 | 50 | |
| 1x Арт. № K651203 | Керамическийудлинитель M4 | 7 | 30 | |
| 1x Арт. № K651170 | АдаптерM3 / M2 | 4 | 5 | |
| 1x Арт. № K651208 | АдаптерM4 / M3 | 7 | 9 | |
| 1x Арт. № K650346 | Ключ | 1,7 | 49 | |
| 1x Арт. № K651223 | Ключ | 1,2 | 23 | |
| 1x Арт. № K651058 | 5-конечныйдержательщупов M2 | 7 | 7,5 | |
| 1x Арт. № K651169 | 5-конечныйдержательщупов M3 | 10 | 13 | |
| 1x Арт. № K651206 | 5-конечныйдержательщупов M4 | 15 | 18 | |
| 1x Арт. № K651186 | Щуп сталь-рубин М4 | 1 | 19,5 | |
| 1x Арт. № K651187 | Щуп сталь-рубин М4 | 2 | 19 | |
| 1x Арт. № K651188 | Щуп сталь-рубин М4 | 4. | 18 |
Направление измерения ±X, ±Y, + Z ø 25 мм
Повторяемость (2σ) 0,25мкм1
Измерительное усилие
XY ± 16º Ось Z ± 5 мм
Требуемое усилие для XY 0,49 Н1
Срок службы > 10 000 000 контактов Крепление датчика автосоединение Координатно-измерительные машины с ЧПУ TP7M Совместимые модели Координатно-измерительные машины с ЧПУ TP7M EP (Legex) 1* Щуп диаметром 4 х 50 мм, скорость измерения 30 мм/с
ø 4 мм
Спрашивайте брошюру "ЩУПЫ И ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ"! Получите необходимую информацию о разнообразии щупов Mitutoyo.
1 Резьбовое соединение зонда М4 Автоматическое соединение
15
ø 25
ø 25
ø 25
