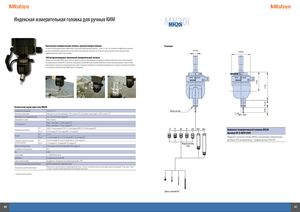

Индексная измерительная головка для ручных КИМ MH20i

MH20i

Контактная измерительная головка, ручной поворот/наклон

Эта контактная измерительная головка имеет очень маленький наружный диаметр – всего 13,2 мм, что позволяет ей эффективно измерять детали сложной формы или измерять части деталей в ограниченном пространстве. Также доступны дополнительные модули датчика с удлинителями 50 мм или 70 мм на выбор.

168 воспроизводимых положений измерительной головки

Измерительная головка MH20i может быть установлена вручную (выравнивание датчика) или повернута и/или наклонена в 168 различных воспроизводимых положений. Сохранение необходимых положений перед началом измерения сложных трехмерных форм, которое требует повторяющихся различных положений датчика, может устранить необходимость повторной калибровки после каждого изменения положения, что значительно улучшит общую эффективность измерений.

Размеры

MH20

ø 14 мм

ø 48 мм

MH20i

MH20i MH20i MH20i MH20i

RENISHAW RENISHAW

0 15 30 45

Технические характеристики MH20i

Направление измерения± X,± Y,+ Z
Изменение положенияВручную,по оси А(по вертикали): 0-90°(с шагом 15°),по оси B(по горизонтали): ± 180°(с шагом 15°)
Повторяемость позиционирования2σ ≤ 1,5 мкм(L10 мм,модуль SF)
Повторяемость(2σ)Мин. 0,35мкм
Макс. 1 мкм(при L = 10 мм,модуль SF)
3-D погрешностьМакс. 4 мкм(при L = 50 мм,модуль SF)
XY0,08 Н с 10 мм модулем SF,0,1 Н с 25 мм модулем MF,0,1 Н с 50 мм модулем EF
Измерительное усилиеОсь Z0,75 Н модуль SF,1,9 Н модуль MF,3,2 Н модуль EF
бXY± 14°
ПереегОсь Z+ 4,0 мм модуль SF,+ 3,7 мм модуль MF + 2,4 мм модуль EF
Требуемое усилие для запускаXY0,2-0,3 Н модуль SF,0,2-0,4 Н модуль MF,0,2-0,5 Н модуль EF
сигнала перебегаОсь Z3,5 Н модуль SF,7 Н модуль MF,10 Н модуль EF
Длина системыдатчика50 мм модуль SF,60 мм модуль MF,60 мм модуль EF
Установка системыдатчикаM2
Вес250 г
Срок службы> 1 000 000 контактов
КреплениеСоединительнаярезьба M8
Совместимые моделиКоординатно-измерительные машиныручные или с ЧПУ
Система сменыдатчика(дополнительно)MCR20;хранениедо 6 модулейдатчика
Погрешность датчика при повтореПогрешность при повторном позиционировании: макс. 1,0 мкм (с автоматической сменой модуля) при использовании 10 мм щупа, макс. 2,0 мкм сручной сменой модуля при использовании 10 ммщупа

L = длина системы датчика 5
