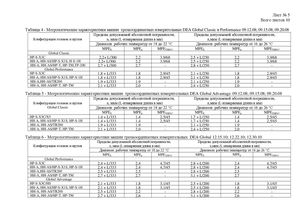

Госреестр. Описание типа СИ 63813-16 Координатно-измерительные машины HEXAGON серии DEA Global - страница 5

Предыдущая страница Следующая страница

Навигация

Всего листов 10 Таблица 4 - Метрологические характеристики машин трехкоординатных измерительных DEA Global Classic и Performance 09.12.08; 09.15.08; 09.20.08

Конфигурация головок и щуповПределы допускае ±,мкм(L-имой абсолютно змеряемаядлий погрешности, на в мм)Пределы допуск ±,мкм(Lаемой абсолютной -измеряемаядлинапогрешности, в мм)
Диапазонрабочих температурот 18до 22 °СДиапазонрабочих температурот 16до 26 °С
MPEEMPEpMPETHP/τMPEEMPEpMPETHP/τ
Global Classic
HP-S-X1C2,2+ L/3002,23,9/682,5 + L/2502,23,9/68
HH-A, HH-AS/HP-S-X1S, H-S-1H2,2+ L/3002,23,9/682,5 + L/2502,23,9/68
HH-A, HH-AS/HP-T, HP-TM,TP-2002,7 + L/3002,7-2,8 + L/2502,7-
Global Performance
HP-S-X3C1,8 + L/3331,82,9/452,1 + L/2501,82,9/45
HH-A, HH-AS/HP-S-X1S, HP-S-1H1,8 + L/3331,82,9/452,1 + L/2501,82,9/45
HH-A,HH-AS/TR2001,9 + L/3331,9-2,1 + L/2501,9-
HH-A, HH-AS/HP-T, HP-TM2,1 + L/3332,0-2,4 + L/2502,0-

Таблица 5 - Метрологические характеристики машин трехкоординатных измерительных DEA Global Advantage 09.12.08; 09.15.08; 09.20.08

Конфигурация головок и щуповПределы допускаем ±,мкм(L-иой абсолютно змеряемаядлий погрешности, на в мм)Пределы допуска ±,мкм(L-емой абсолютной измеряемаядлинапогрешности, в мм)
Global ClassicДиапазонрабочих температурот 18до 22 °СДиапазонрабочих температурот 16до 26 °С
MPEEMPEpMPETHP/τMPEEMPEpMPETHP/τ
HP-S-X3C/X51,4 + L/3331,42,5/451,7 + L/2501,42,5/45
HH-A, HH-AS/HP-S-X1S, HP-S-1H1,4 + L/3331,42,5/451,7 + L/2501,42,5/45
HH-A, HH-AS/TR2001,9 + L/3331,9-2,1 + L/2501,9-
HH-A, HH-AS/HP-T, HP-TM2,1 + L/3332,0-2,4 + L/2502,0-

Таблица 6 - Метрологические характеристики машин трехкоординатных измерительных DEA Global 12.15.10; 12.22.10; 12.30.10

Конфигурация головок и щуповПределы допускае ±,мкм(L-мой абсолютной измеряемаядлинапогрешности, в мм)Пределы допуск ±,мкм(Lаемой абсолютной п -измеряемаядлинаогрешности, в мм)
Диапазонрабочих температурот18до 22 °СДиапазонрабочих температурот16до 26 °С
MPEEMPEpMPETHP/τMPEEMPEpMPETHP/τ
Global Performance
HP-S-X3C2,4 + L/3332,44,7/452,8 + L/2002,44,7/45
HH-A, HH-AS/HP-S-X1S, HP-S-1H2,4 + L/3332,44,7/452,8 + L/2002,44,7/45
HH-A,HH-AS/TR2002,5 + L/3332,5-2,8 + L/2002,5
HH-A, HH-AS/HP-T, HP-TM2,7 + L/3332,7-3,1 + L/2002,7
Global Advantage
HP-S-X3C/HS2,1 + L/3331,83,1/452,5 + L/2001,83,1/45
HH-A, HH-AS/HP-S-X1S, HP-S-1H2,1 + L/3331,83,1/452,5 + L/2001,83,1/45
HH-A, HH-AS/TR2002,5 + L/3332,2-2,8 + L/2002,2-
HH-A, HH-AS/HP-T, HP-TM2,7 + L/3332,6-3,1 + L/2002,6-
