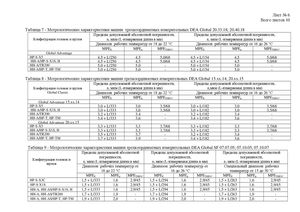

Всего листов 10 Таблица 7 - Метрологические характеристики машин трехкоординатных измерительных DEA Global 20.33.18; 20.40.18

Конфигурация головок и щуповПределы допускаем ±,мкм(L-иой абсолютно змеряемаядлий погрешности, на в мм)Пределы допуск ±,мкм(Lаемой абсолютной -измеряемаядлинпогрешности, а в мм)
Диапазонрабочих температурот 18до 22 °СДиапазонрабочих температурот 16до 26 °С
MPEEMPEpMPETHP/τMPEEMPEpMPETHP/τ
Global Advantage
HP-S-X54,5 + L/2504,55,0/684,5 + L/1544,55,0/68
HH-A/HP-S-X1S, H4,5 + L/2504,55,0/684,5 + L/1544,55,0/68
HH-A/TR2005,0 + L/2505,0-5,0 + L/1545,0-
HH-A/HP-T, HP-TM5,0 + L/2505,0-5,0 + L/1545,0-

Таблица 8 - Метрологические характеристики машин трехкоординатных измерительных DEA Global 15.xx.14; 20.xx.15

Конфигурация головок и щуповПределы допускае ±,мкм(L-имой абсолютно змеряемаядлий погрешности, на в мм)Пределы допуск ±,мкм(Lаемой абсолютной -измеряемаядлинапогрешности, в мм)
Global ClassicДиапазонрабочих температурот 18 до22 °СДиапазонрабочих температур от 16 до26°С
MPEEMPEpMPETHP/τMPEEMPEpMPETHP/τ
Global Advantage15.xx.14
HP-S-X53,0 + L/3333,03,5/683,0 + L/1823,03,5/68
HH-A/HP-S-X1S, H3,0 + L/3333,03,5/683,0 + L/1823,03,5/68
HH-A/TR2003,2 + L/3333,4-3,2 + L/1823,4-
HH-A/HP-T, HP-TM3,4 + L/3333,6-3,4 + L/1823,6-
Global Advantage20.xx.15
HP-S-X53,3 + L/3333,33,7/683,3 + L/1823,33,7/68
HH-A/HP-S-X1S, H3,3 + L/3333,33,7/683,3 + L/1823,33,7/68
HH-A/TR2003,5 + L/3333,7-3,2 + L/1823,4-
HH-A/HP-T, HP-TM3,7 + L/3333,9-3,4 + L/1823,6-

Таблица 9 - Метрологические характеристики машин трехкоординатных измерительных DEA Global SF 07.07.05; 07.10.05, 07.10.07

Пределы допускаемой абсолютнойПределы допускаемой абсолютнойПределы допускаемой абсолютной
Конфигурация головок и повпог ±,мкм(L-измрешности, еряемаядлина в мм)по ±,мкм(L-изгрешности, меряемаядлина в мм)п ±,мкм(L-иогрешности, змеряемаядлина в мм)
щуДиапазон раб 18очих темпе до22 °Сратур отДиапазон ра 1бочих темпе 6 до26°Сратур отСпециальн темперый диапазон атур от 15 дорабочих 30°С
MPEEMPEpMPETHP/τMPEEMPEpMPETHP/τMPEEMPEpMPETHP/τ
HP-S-X3C1,5+ L/3331,62,9/451,5+ L/2941,62,9/451,5+ L/2631,62,9/45
HP-S-X1S1,5 + L/3331,62,9/451,5 + L/2941,62,9/451,5 + L/2631,62,9/45
HH-A,HH-AS/HP-S-X1S,H1,5+ L/3331,62,9/451,5+ L/2941,62,9/451,5+ L/2631,62,9/45
HH-A,HH-AS/TR2001,7 + L/3331,9-1,7 + L/2941,9-1,7 + L/2631,9-
HH-A,HH-AS/HP-T,HP-TM1,9+ L/3332,0-1,9+ L/2942,0-1,9+ L/2632,0-
