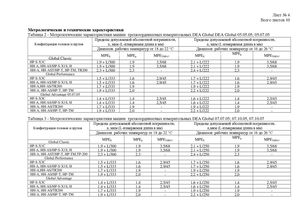

Всего листов 10 Метрологические и технические характеристики Таблица 2 - Метрологические характеристики машин трехкоординатных измерительных DEA Global DEA Global 05.05.05; 05.07.05
| Конфигурация головок и щупов | Пределы допуск ±,мкм( | аемой абсолю L-измеряемая | тной погрешности, длина в мм) | Пределы допуск ±,мкм(L | аемой абсолютной -измеряемаядлина | погрешности, в мм) |
| Диапазонраб | очих температ | урот 18до 22 °С | Диапазонрабо | чих температурот | 16до 26 °С | |
| Global Classic | MPEE | MPEp | MPETHP/τ | MPEE | MPEp | MPETHP/τ |
| HP-S-X1C | 1,9 + L/300 | 1,9 | 3,5/68 | 2,1 + L/222 | 1,9 | 3,5/68 |
| HH-A, HH-AS/HP-S-X1S, H | 1,9 + L/300 | 1,9 | 3,5/68 | 2,1 + L/222 | 1,9 | 3,5/68 |
| HH-A, HH-AST/HP-T, HP-TM, TR200 | 2,3 + L/300 | 2,3 | - | 2,4 + L/222 | 2,3 | - |
| Global Performance | ||||||
| HP-S-X3C | 1,5 + L/333 | 1,6 | 2,9/45 | 1,7 + L/222 | 1,6 | 2,9/45 |
| HH-A, HH-AS/HP-S-X1S, H | 1,5 + L/333 | 1,6 | 2,9/45 | 1,7 + L/222 | 1,6 | 2,9/45 |
| HH-A,HH-AS/TR200 | 1,7 + L/333 | 1,9 | 1,9 + L/222 | 1,9 | ||
| HH-A, HH-AS/HP-T, HP-TM | 1,9 + L/333 | 2,0 | 2,2 + L/222 | 2,0 | ||
| Global Advantage 05.07.05 | ||||||
| HP-S-X3C | 1,4 + L/333 | 1,4 | 2,5/45 | 1,6 + L/222 | 1,4 | 2,5/45 |
| HH-A, HH-AS/HP-S-X1S, H | 1,4 + L/333 | 1,4 | 2,5/45 | 1,6 + L/222 | 1,4 | 2,5/45 |
| HH-A, HH-AS/TR200 | 1,7 + L/333 | 1,9 | - | 1,9 + L/222 | 1,9 | - |
| HH-A, HH-AS/HP-T, HP-TM | 1,9 + L/333 | 2,0 | - | 2,2 + L/222 | 2,0 | - |
Таблица 3 - Метрологические характеристики машин трехкоординатных измерительных DEA Global 07.07.05; 07.10.05, 07.10.07
| Конфигурация головок и щупов | Пределы допускае ±,мкм(L-и | мой абсолютно змеряемаядли | й погрешности, на в мм) | Пределы допуск ±,мкм(L | аемой абсолютной -измеряемаядлина | погрешности, в мм) |
| Диапазонрабочи | х температур | от 18до 22 °С | Диапазонрабо | чих температурот | 16до 26 °С | |
| Global Classic | MPEE | MPEp | MPETHP/τ | MPEE | MPEp | MPETHP/τ |
| HP-S-X1C | 1,9 + L/300 | 1,9 | 3,5/68 | 2,1 + L/250 | 1,9 | 3,5/68 |
| HH-A, HH-AS/HP-S-X1S, H | 1,9 + L/300 | 1,9 | 3,5/68 | 2,1 + L/250 | 1,9 | 3,5/68 |
| HH-A, HH-AST/HP-T, HP-TM,TP-200 | 2,3 + L/300 | 2,3 | - | 2,4 + L/250 | 2,3 | - |
| Global Performance | ||||||
| HP-S-X3C | 1,5 + L/333 | 1,6 | 2,9/45 | 1,7 + L/250 | 1,6 | 2,9/45 |
| HH-A, HH-AS/HP-S-X1S, H | 1,5 + L/333 | 1,6 | 2,9/45 | 1,7 + L/250 | 1,6 | 2,9/45 |
| HH-A,HH-AS/TR200 | 1,7 + L/333 | 1,9 | - | 1,9 + L/250 | 1,9 | |
| HH-A, HH-AS/HP-T, HP-TM | 1,9 + L/333 | 2,0 | - | 2,2 + L/250 | 2,0 | |
| Global Advantage | ||||||
| HP-S-X3C | 1,4 + L/333 | 1,4 | 2,5/45 | 1,6 + L/250 | 1,4 | 2,5/45 |
| HH-A, HH-AS/HP-S-X1S, H | 1,4 + L/333 | 1,4 | 2,5/45 | 1,6 + L/250 | 1,4 | 2,5/45 |
| HH-A, HH-AS/TR200 | 1,7 + L/333 | 1,9 | - | 1,9 + L/250 | 1,9 | - |
| HH-A, HH-AS/HP-T, HP-TM | 1,9 + L/333 | 2,0 | - | 2,2 + L/250 | 2,0 | - |
