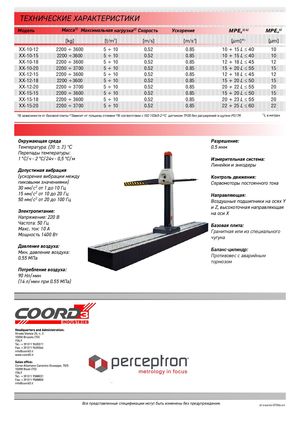

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Максимальная нагрузка2) Скорость Масса1) | Ускорение | MPE 4) MPE 3) 4) | |||
| P E | ||||||
| [kg] [t/m ]2 | [m/s] | [m/s ]2 | [µm]*) [µm] | |||
| XX-10-12 | 2200 ÷ 3600 | 5 ÷ 10 | 0.52 | 0.85 | 10 + 15 L £ 40 | 10 |
| XX-10-15 | 2200 ÷3600 | 5 ÷ 10 | 0.52 | 0.85 | 10 + 15 L £ 40 | 10 |
| XX-10-18 | 2200 ÷ 3600 | 5 ÷ 10 | 0.52 | 0.85 | 12 + 18 L £ 45 | 12 |
| XX-10-20 | 2200 ÷ 3700 | 5 ÷ 10 | 0.52 | 0.85 | 15 + 20 L £ 55 | 15 |
| XX-12-15 | 2200 ÷ 3600 | 5 ÷ 10 | 0.52 | 0.85 | 12 + 18 L £ 45 | 12 |
| XX-12-18 | 2200 ÷3600 | 5 ÷ 10 | 0.52 | 0.85 | 15 + 20 L £ 50 | 15 |
| XX-12-20 | 2200 ÷ 3700 | 5 ÷ 10 | 0.52 | 0.85 | 20 + 22 L £ 55 | 20 |
| XX-15-15 | 2200 ÷ 3600 | 5 ÷ 10 | 0.52 | 0.85 | 15 + 20 L £ 50 | 15 |
| XX-15-18 | 2200 ÷ 3600 | 5 ÷ 10 | 0.52 | 0.85 | 20 + 23 L £ 55 | 20 |
| XX-15-20 | 2200 ÷ 3700 | 5 ÷ 10 | 0.52 | 0.85 | 22 + 25 L £ 60 | 22 |
1)В зависимости от базовой плиты 2)Зависит от толщины отливки 3)В соответствии с ISO 10360-2 4)С датчиком TP20 без расширений и щупом PS17R *)L в метрах
| Окружающая среда | Разрешение: |
| Температура: (20 ± 2) °C | 0.5 мкм |
| Перепады температуры: | |
| 1 °C/ч - 2 °C/24ч - 0,5 °C/м | Измерительная система: |
| Линейки и энкодеры | |
| Допустимая вибрация: | |
| (ускорение вибрации между | Контроль движения: |
| пиковыми значениями) | Сервомоторы постоянного тока |
| 30 мм/с2 от 1 до 10 Гц | |
| 15 мм/с2 от 10 до 20 Гц | Направляющая: |
| 50 мм/с2 от 20 до 100 Гц | Воздушные подшипники на осях Y |
| и Z, высокоточная направляющая | |
| Электропитание: | на оси X |
| Напряжение: 220 В | |
| Частота: 50 Гц | Базовая плита: |
| Макс. ток: 10 А | Гранитная или из специального |
Мощность 1400 Вт чугуна Давление воздуха: Баланс-цилиндр:
Мин. давление воздуха: Противовес с аварийным 0.55 МПа тормозом
Потребление воздуха: 90 Нл/мин (14 л/мин при 0.55 МПа)
Все представленные спецификации могут быть изменены без предупреждения. st-swansi-0704a-en
