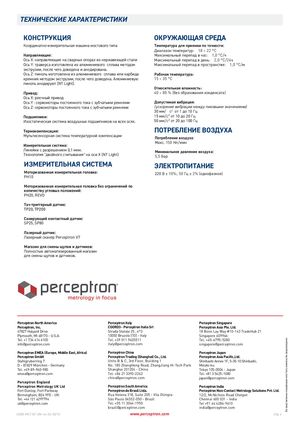

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| КОНСТРУКЦИЯ | ОКРУЖАЮЩАЯ СРЕДА |
| Координатно-измерительная машина мостового типа | Температура для приемки по точности: |
| Диапазон температур: 18 ÷ 22 °C | |
| Направляющие: | Максимальный перепад в час: 1,0 °C/ч |
| Ось X: направляющие на сварных опорах из нержавеющей стали | Максимальный перепад в день: 2,0 °C/24ч |
| Ось Y: траверса изготовлена из алюминиевого сплава методом | Максимальный перепад в пространстве: 1,0 °C/м |
| экструзии, после чего доведена и анодирована. | |
| Ось Z: пиноль изготовлена из алюминиевого сплава или карбида | Рабочая температура: |
| кремния методом экструзии, после чего доведена. Алюминиевую | 15 ÷ 35 °C |
| пиноль анодируют (NT Light). | |
| Относительная влажность: | |
| Привод: | 40 ÷ 80 % (без образования конденсата) |
| Ось X: реечный привод | |
| Ось Y : сервомоторы постоянного тока с зубчатыми ремнями | Допустимая вибрация : |
| Ось Z: сервомоторы постоянного тока с зубчатыми ремнями | (ускорение вибрации между пиковыми значениями) |
| с2 от 1 до 10 Гц 30 мм/ | |
| Подшипники: | 15 мм/с2 от 10 до 20 Гц |
| Изостатическая система воздушных подшипников на всех осях. | 50 мм/с2 от 20 до 100 Гц |
| ПОТРЕБЛЕНИЕ ВОЗДУХА | |
| Термокомпенсация: | |
| Мультисенсорная система температурной компенсации | Потребление воздуха: |
| Макс. 150 Нл/мин | |
| Измерительная система: | |
| Линейки с разрешением 0,1 мкм. | Минимальное давление воздуха: |
| Технология "двойного считывания" на оси Х (NT Light) | Бар |
| 5,5 | |
| ИЗМЕРИТЕЛЬНАЯ СИСТЕМА | ЭЛЕКТРОПИТАНИЕ |
| Моторизованная измерительная головка: | однофазное Гц 220 В |
| PH10 | ) ± 2% ( ± 10%; 50 |
Моторизованная измерительная головка без ограничений по количеству угловых положений: PH20, REVO Тач-триггерный датчик:
TP20, TP200
Санирующий контактный датчик: SP25, SP80
Лазерный датчик: Лазерный сканер Perceptron V7
Магазин для смены щупов и датчиков: Полностью автоматизированный магазин для смены щупов и датчиков.
