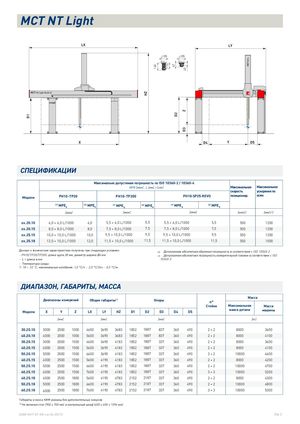

MCT NT Light

LXLY
HZ 140 115 43 67 105 105
D1Z D2 D3
СПЕЦИФИКАЦИИ XD4Y D5
Максимально допустимая по MPE [мгрешность по ISO 10360-2 / 10360-4 км] , L [мм], t [сек]МаксимальнаяМаксимальное
скоростьускорение по
МоделиPH10-TP20PH10-TP200PH10-SP25-REVOпозиционир.осям
(1) MPEE(2) MPEP(1) MPEE(2) MPEP (1) MPEE (2) MPEP
[мкм][мкм][мкм][мм/с][мм/с2]
xx.20.106,0 + 6,0 L/10006,05,5 + 6,0 L/10005,5 5,5 + 6,0 L/1000 5,55001200
xx.20.158,0 + 8,0 L/10008,07,5 + 8,0 L/10007,5 7,5 + 8,0 L/1000 7,55001200
xx.25.1510,0 + 10,0 L/100010,09,5 + 10,0 L/10009,5 9,5 + 10,0 L/1000 9,55001200
xx.25.1812,0 + 10,0 L/100012,011,5 + 10,0 L/100011,5 11,5 + 10,0 L/1000 11,55001000

Данные о технических характеристиах получены при следующих условиях: Допускаемая абсолютная объемная погрешность в соответствии с (1)(1)(1) ISO 10360-2 - PH10/TP20/TP200: длина щупа 20 мм, диаметр шарика Ø4 мм Допускаемая абсолютная погрешность измерительной головки в соответствии с ISO (2)2) - L = длина в мм 10360-2 - Температура среды: T: 18 ÷ 22 °C; максимальные колебания: 1,0 °C/ч - 2,0 °C/24ч - 0,5 °C/м

ДИАПАЗОН, ГАБАРИТЫ, МАССА

Диапазоны измеренийОбщие габариты(4)Опорыn°Масса
СтойкиМаксимальнаяМасса
МоделиXYZLXLYHZD1D2D3D4D5мааса деталимашины
[мм][мм][мм][кг]
30.20.10300020001000460036903683185218878373604902 + 280003600
40.20.10400020001000560036903683185218878373604902 + 280004100
30.20.15300020001500460036904183185218873373604902 + 280003600
40.20.15400020001500560036904183185218873373604902 + 280004100
50.20.15500020001500660036904183185218873373604902 + 2100004600
40.25.15400025001500560041904183185218873373604902 + 280004200
50.25.15500025001500660041904183185218873373604902 + 2100004700
60.25.15600025001500760041904183185218873373604903 + 3100005200
40.25.18400025001800560041904783215221873373604902 + 280004300
50.25.18500025001800660041904783215221873373604902 + 2100004800
60.25.18600025001800760041904783215221873373604903 + 3100005300

Габариты и масса КИМ указаны без дополнительных кожухов (4)Не включая стол (900 x 700 мм) и контрольный шкаф (600 x 600 x 1096 мм) DS08-MCT NT-EN-rev 04-05/15 Стр. 3
