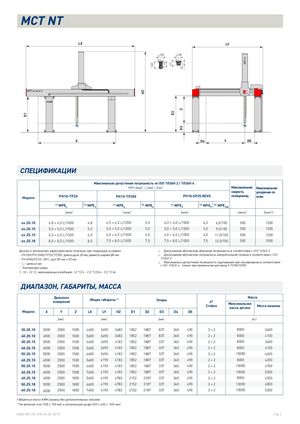

MCT NT

LX LY

105 105

X D4 Y D5

СПЕЦИФИКАЦИИ

Максимально допустимая по MPE [мгрешность по км] , L [мм], t [сISO 10360-2 / 10360-4 ек]МаксимальнаяМаксимальное
МоделиPH10-TP20PH10-TP200PH10-SP25-REVOскорость позиционир.ускорение по осям
(1) MPEE(2) MPEP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(3) MPETHP
[мкм][мкм][мкм][мм/с][мм/с2]
xx.20.104,8 + 4,0 L/10004,84,5 + 4,0 L/10004,54,3 + 4,0 L/10004,36,0/1005001200
xx.20.155,5 + 5,0 L/10005,55,0 + 5,0 L/10005,05,0 + 5,0 L/10005,09,0/1005001200
xx.25.156,5 + 6,5 L/10006,56,0 + 6,5 L/10006,06,0 + 6,5 L/10006,011,0/1005001200
xx.25.188,0 + 8,0 L/10008,07,5 + 8,0 L/10007,57,5 + 8,0 L/10007,513,0/1005001000

Данные о технических характеристиках получены при следующих условиях: Допускаемая абсолютная объемная погрешность в соответствии с ISO 10360-2 (1) - PH10M/PH10MQ/TP20/TP200: длина щупа 20 мм, диаметр шарика Ø4 мм Допускаемая абсолютная погрешность измерительной головки в соответствии с ISO (2) - PH10MQ/SP25: SM1, щуп Ø5 мм x 50 мм 10360-2

длина в мм (3) Максимально допустимая погрешность ощупывания при сканировании в соответствии

- L = с только при применении датчиков

ISO 10360-4, S P25M/SP80 - Температура среды: T: 18 ÷ 22 °C; максимальные колебания: 1,0 °C/ч - 2,0 °C/24ч - 0,5 °C/м ДИАПАЗОН, ГАБАРИТЫ, МАССА

Диапазон измеренийОбщие габариты (4)Опорыn°Масса
СтойкиМаксимальная масса деталиМасса машины
МоделиXYZLXLYHZD1D2D3D4D5
[мм][мм][мм][кг]
30.20.10300020001000460036903683185218878373604902 + 280003600
40.20.10400020001000560036903683185218878373604902 + 280004100
30.20.15300020001500460036904183185218873373604902 + 280003600
40.20.15400020001500560036904183185218873373604902 + 280004100
50.20.15500020001500660036904183185218873373604902 + 2100004600
40.25.15400025001500560041904183185218873373604902 + 280004200
50.25.15500025001500660041904183185218873373604902 + 2100004700
60.25.15600025001500760041904183185218873373604903 + 3100005200
40.25.18400025001800560041904783215221873373604902 + 280004300
50.25.18500025001800660041904783215221873373604902 + 2100004800
60.25.18600025001800760041904783215221873373604903 + 3100005300

Габариты и масса КИМ указаны без дополнительных кожухов (4)Не включая стол (900 x 700 мм) и контрольный шкаф (600 x 600 x 1096 мм) DS08-MCT NT-EN-rev 04-05/15 Стр. 2
