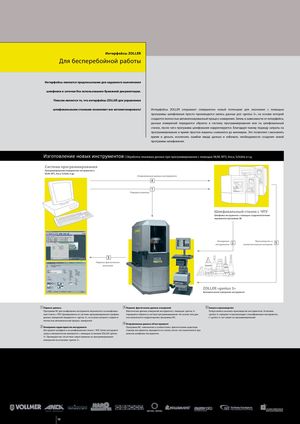

Установки для контроля параметров инструмента ZOLLER - страница 10

Предыдущая страница Следующая страница

Навигация

Интерфейсы ZOLLER

Для бесперебойной работы

Интерфейсы являются предпосылками для надежного выполнения

шлифовки и заточки без использования бумажной документации.

Плюсом является то, что интерфейсы ZOLLER для управления

шлифовальными станками позволяют все автоматизировать! Интерфейсы ZOLLER открывают совершенно новый потенциал для экономии: с помощью

программы шлифования просто производится запись данных для »genius 3«, на основе которой

создается полностью автоматизированный процесс измерения. Затем, в зависимости от интерфейса,

данные измерений передаются обратно в систему программирования или на шлифовальный

станок, после чего программа шлифования корректируется. Благодаря такому подходу затраты на

программирование и время простоя машины снижаются до минимума. Это позволяет сэкономить

время и деньги, исключить ошибки ввода данных и избежать необходимости создания новой

программы шлифования.

Изготовление новых инструментов

| Обработка плановых данных при программировании с помощью NUM, MTS, Anca, Schütte и т.д.

Система программирования

Программирование/определение инструмента в NUM, MTS, Anca, Schütte и др. Исправленные данные инструмента

Передача данных

Шлифовальный станок с ЧПУ

Шлифовка инструмента с помощью созданной/оптимизированной программы NC

Измерение Производство и инструмента заключительный контроль

Перенос фактических значений

ZOLLER »genius 3«

Автоматическое измерение инструмента

1 Перенос данных 3 Перенос фактических данных измерений 5 Запуск в производство

Программа NC для шлифования инструмента переносится на шлифоваль-Фактические данные измерений инструмента с помощью »genius 3«Теперь можно начинать производство инструментов. Установка
ный станок с ЧПУ. Одновременно из системы программирования профильпередаются обратно в систему программирования. На основе этих дан-»genius 3« измеряет и протоколирует отшлифованные инструменты.
данных измерений передается в »genius 3«, на основе которого создаетсяных выполняется корректировка программы NC.С »genius 3« нет затрат на программирование!
полностью автоматический процесс измерений.
4 Исправленные данные об инструменте
2 Измерение характеристик инструментаПрограмма NC, измененная в соответствии с фактическими характери-
Инструмент шлифуется на шлифовальном станке с ЧПУ. Затем инструментстиками инструмента, передается на станок, после чего выполняется пра-
сразу и автоматически измеряется с помощью установки ZOLLER »geniusвильная шлифовка инструмента.

3«. Преимущество: отсутствие затрат времени на программирование измерений на установке »genius 3«.
