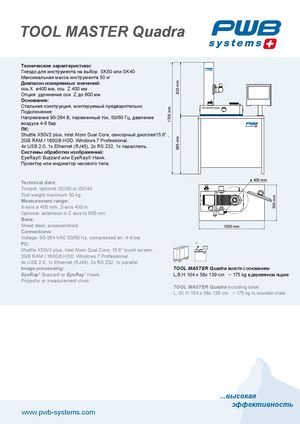

TOOL MASTER Quadra

Технические характеристики

  • Гнездо для инструмента на выбор SK50 или SK40
  • Максимальная масса инструмента 50 кг
  • Диапазон измеряемых значений: ось Х ø400 мм, ось Z 400 мм
  • Опция: удлинение оси Z до 600 мм

Основание

Стальная конструкция, монтируемый предварительно.

Подключение

Напряжение 90-264 В, переменный ток, 50/60 Гц, давление воздуха 4-6 бар.

ПК

Shuttle X50V2 plus, Intel Atom Dual Core, сенсорный дисплей 15.6", 2GB RAM / 160GB HDD. Windows 7 Professional. 4x USB 2.0, 1x Ethernet (RJ45), 2x RS 232, 1x параллельный порт.

Системы обработки изображений

EyeRay® Buzzard или EyeRay® Hawk. Проектор или индикатор часового типа.

Габариты

Высота с основанием1705 mm
Высота устройства820 mm
Высота основания885 mm
Диаметр рабочей зоныø 400 mm
Глубина1000 mm
Ширина1000 mm
Высота от основания до стола550 mm

TOOL MASTER Quadra вместе с основанием: Д, Ш, В 104 x 58 x 139 см, ~175 кг в деревянном ящике.

...высокая эффективность
